BOM タブを使用して、溶接部品のカット リストや溶接 BOM を表示します。
溶接 BOM には構成部品と、溶接部品の構成部品全体の長さが表示されます。 カット リストには、カット長さと各構成部品の数量リストが含まれます。
カットリストや溶接 BOM は変更できず、カスタム BOM として保存することもできません。 カットリストまたは溶接 BOM は .csv ファイルとして開くことができます。
カット リストまたは溶接 BOM を表示するには：
マルチボディ部品を選択します。 BOM タブの BOM で、溶接カットリスト
または 溶接BOM
を選択します。

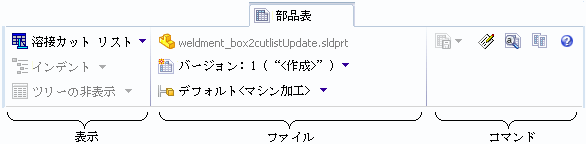

溶接 BOM と溶接カット リストの [部品表] ツールバーのレイアウトは同じです。
表示（View）
| 部品表(Bill of Materials) |
選択されている BOM タイプで、溶接カット リスト または溶接 BOM のいずれかです。 |
File
| 作成法(Source) |
(読み取り専用) 溶接部品ファイル名です。 |
| ファイルバージョン（File Version） |
ファイルのバージョン番号です。 |
| Configuration |
コンフィギュレーション名です。 |
部品表プロパティ（BOM Table Properties）
溶接カット リストおよび溶接 BOM の列とフォーマットは、EPDM アドミニストレータが作成した BOM テンプレートで定義されます。
