スプラインとの拘束関係（Relations with Splines）

内部のスプライン点に対する拘束 内部の終端スプライン点に対する拘束
一致 水平方向
同心円 垂直
垂直方向 正接（Tangent）
正接（Tangent） 一致
中点 同心円
固定する 中点
  固定する
  マージ
内部ハンドルに対する拘束 端点ハンドルに対する拘束
正接（Tangent） 等曲率（Equal Curvature）
  正接（Tangent）
ハンドル間の拘束
平行（Parallel）
水平方向
垂直
曲率連続
面に正接（Tangent to Face）
隣接する面と 2D または 3D スプライン

曲率保持スプライン(Curvature Continuous Splines)

隣接するスプライン間に等曲率 (Equal Curvature) PM_Equal_Curvature.gif 拘束を追加すると、曲率の半径とベクトル（方向）が一致します。

スプラインは境界線において曲率を保持します。

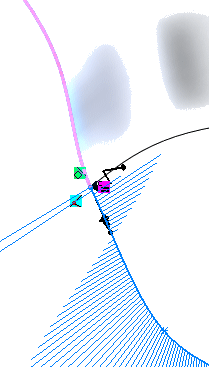

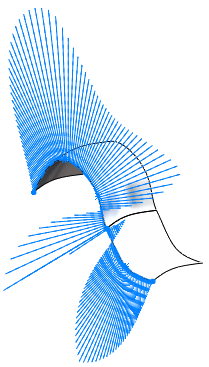

curvature-constraint-G2_01.gif curvature-constraint-G2_02.gif
必要条件:
  • 2つ目のスプラインは拘束なしです。
  • 2つのスプラインは1つの端点を共有しています。
