部分スケッチで カット
（2D から 3D ツールバー）を使用して、フィーチャーをカットできます。
フィーチャー ツールバーの 押し出しカット には完全なスケッチのみ使用できます。
フィーチャーをカットするには：
- スケッチを編集します。
- フィーチャーに必要なスケッチ エンティティを選択します。
完全なスケッチを選択する必要はありません。
- Ctrl キーを押しながら、カットの開始点とする面を選択します。
-
カット
（2D から 3D ツールバー）をクリックするか、 をクリックして、グラフィックス領域でクリックしてカット方向を設定します。
カット-押し出し（Cut-Extrude）PropertyManager が表示されます。
- ベース押し出し（Base Extrude） PropertyManager のプロパティを編集します。
2D から 3Dへの変換では、 スケッチ エンティティを選択してブラインドカットの深さを指定できます。
深さ/厚み（Depth）
をクリックし、スケッチのエンティティを選択します。
- OK
をクリックします。
| 2D から 3D への変換でのカットの例（Example of Cutting in 2D to 3D Conversion） |
|---|

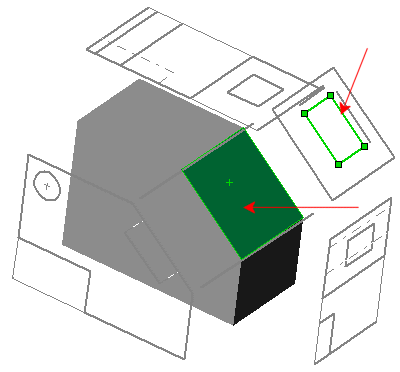

補助図に表示されているスケッチ エンティティを選択し、カットを定義します。
Ctrl キーを押しながら、ベース フィーチャー上に表示されている面を開始点として選択します。
|
 |

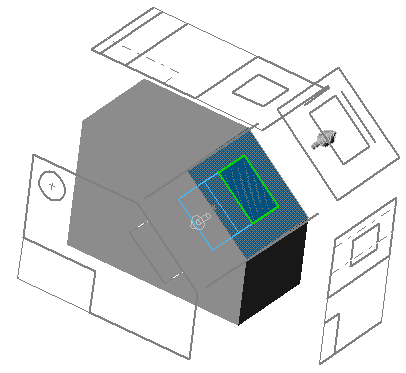

| カット （2D から 3D ツールバー）をクリックし、グラフィックス領域でクリックしてカット方向を設定します。 |
 |
カット-押し出し（Cut-Extrude） PropertyManagerで 深さ/厚み（Depth） をクリックし、正面申
OK をクリックします。

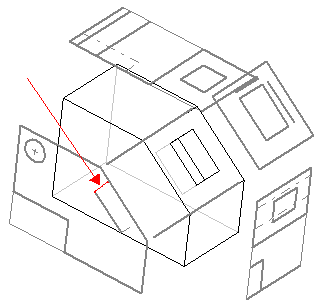

隠線表示 （Hidden Lines Visible）（表示ツールバー）をクリックします。
|
 |
