穴寸法テキスト ツールを使用して、穴ウィザード スロットの寸法テキストを作成できます。
寸法テキスト フォーマット定義ファイル（install_dir\SolidWorks Corp\SolidWorks\lang\language\calloutformat.txt）は、各スロット組み合わせに対する新しい寸法テキストを含めるために変更されました。 新しいセクションが皿穴、プレーン、および座ぐり穴スロットに追加されています。
スロットの寸法テキストは各規格の最後にあるため、それらを変更する場合、またはそれらをすでに変更されている calloutformat.txt ファイルと組み合わせる場合は、容易に見つけることができます。
スロットの円弧セクションに沿って任意の場所で寸法テキスト引出線を再び取り付けることができます。 引出線は、常に円弧の中心を指します。 円弧/直径引出線のスナップ角度 を使用して角度を制御できます。 をクリックして、このオプションにアクセスします。

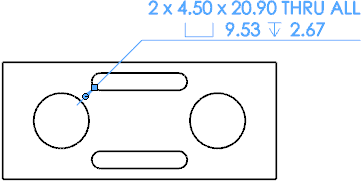

寸法テキストには、図面に指定されたすべてのスロット関連の寸法、およびスロットが貫通またはブラインドの場合は THRU-ALL ノートまたは深さ記号値が表示されます。
スロットの長さは、座ぐり穴または皿穴の正接ではなく、スロットのメイン部分の正接間の長さによって決まります。
