中心マークを穴ウィザード スロットに追加する

中心マーク ツールを使用して、穴ウィザードを使用して作成されたスロットに中心マークを追加することができます。

1. オプション（標準ツールバー）または ツール > オプション をクリックします。
2. ドキュメント プロパティ タブの 設計規格 で 中心線/中心マーク をクリックします。
3. 中心マーク、スロット中心マーク、および 中心マーク レイヤー の図面ドキュメント プロパティを指定します。
4. 詳細設定 をクリックし、次に ビューの作成時に自動的に挿入 で、中心マーク-スロット-部品 と 中心マーク-スロット-アセンブリ を選択します。
5. テーブル > 穴 をクリックします。
6. 使用する スキーム と 角度タグ/オフセット タグの表示 を設定し、穴の中心点表示 をクリックします。
7. OKOK
8. 中心マーク（アノテート アイテム ツールバー）または 挿入 > アノテート アイテム > 中心マーク をクリックします。
9. PropertyManager で、中心マークを挿入するスロットのエッジを選択します。
10. 自動挿入 で すべてのスロット を選択し、使用する オプション と スロット中心マーク を選択します。

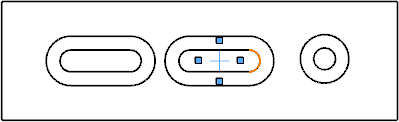

    中心マークの位置は、穴ウィザード にスロットを定義するために使用する値によって決まります。

11. をクリックします。
