Punkty splajnu

Polecenie Wstaw punkt splajnu dodaje jeden lub więcej punktów do splajnów.

Punkty splajnu możemy używać w następujący sposób:
  • Użyć punkty splajnu jako uchwyty, aby przeciągnąć splajn do żądanego kształtu.
  • Dodać wymiary pomiędzy punktami splajnu lub pomiędzy punktami splajnu a innymi elementami.
  • Dodaj relacje do punktów splajnu.

Wstawianie punktów splajnu

Aby wstawić punkty splajnu, należy:

  1. W trybie Edytuj szkic kliknąć splajn prawym przyciskiem myszy i wybrać Wstaw punkt splajnu lub kliknąć Wstaw punkt splajnu Tool_Insert_Spline_Point_Spline_Tools.gif (pasek narzędzi Narzędzia splajnu).

    Wskaźnik zmieni się na Pointer_Insert_Spline_Point02.gif. Jeśli wskaźnik nie znajdzie się nad splajnem, zmieni się on na następujący: Pointer_Insert_Spline_Point01.gif.

  2. Kliknąć jedno lub więcej miejsc na splajnie, gdzie chcemy wstawić punkt.

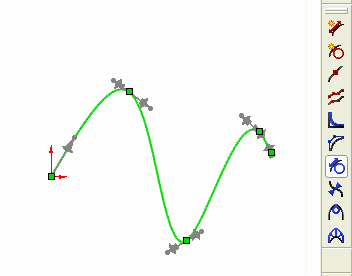

    insert_spline_point_01.gif insert_spline_point_02.gif

Usuwanie punktów splajnu

Aby usunąć punkty splajnu, należy:

  • W otwartym szkicu wybrać punkt i nacisnąć klawisz Delete.

Wideo: Wstawianie punktów splajnu
