Przykłady odgięć dookolnych o kątach 45º

Przykład 1

Utworzyć część arkusza blachy.
Wybrać krawędź w pobliżu punktu końcowego na początku szeregu krawędzi.
miter_flange_45_deg_2.gif miter_flange_45_deg_3.gif
Prawidłowo Źle
Utworzyć szkic dla odgięcia dookolnego. Płaszczyzna szkicu jest normalna do pierwszej krawędzi, gdzie utworzone zostanie odgięcie dookolne.
Wybrać krawędzie dla odgięcia dookolnego w sposób ciągły. W tym przykładzie wybrano lewą krawędź pionową, następnie krawędź poziomą, a następnie prawą krawędź pionową.

Można również kliknąć Rozchodzenie się Propagate.gif, aby wybrać wszystkie krawędzie styczne do wybranej krawędzi.

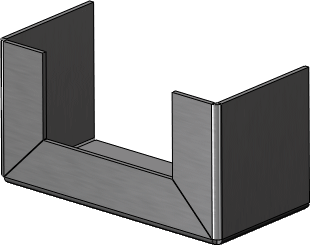

Odgięcie dookolne zostało ukończone.

Przykład 2

Utworzyć szkic dla odgięcia dookolnego.
Wybrać krawędzie dla odgięcia dookolnego w sposób ciągły.
Odgięcie dookolne zostało ukończone.
