На уровне документа можно задать параметры черчения для всех размеров. Доступны для всех типов документов.
Размеры, вставленные с помощью команды Вставить элементы модели, DimXpert и других автоматизированных методов, размещаются в предопределенных месторасположениях, которые располагаются из чертежного вида. Вы устанавливаете предопределенные месторасположения в данном диалоговом окне.
Чтобы открыть это диалоговое окно, выполните следующие действия.
Откройте чертеж, нажмите Параметры
(панель инструментов "Стандартная"), выберите Свойства документа и нажмите Размеры.
Текст
| Шрифт
|
Нажмите, чтобы изменить шрифт.
|
Каждый раз при изменении шрифта размера шрифт размера любого типа на уровне всего документа изменится соответствующим образом.
Двойной размер
| Отображение двойных размеров
|
Выберите параметр отображения размеров с использованием двойных единиц. |
| Отобразить двойные единицы измерения |
Выберите, чтобы отобразить единицы измерения для второго набора размеров. |
| Положение значения размера |
Сверху |
| Снизу |
| Справа |
| Слева |
Первичная точность
 |
Точность единиц измерения
|
Выберите для значения число разрядов после запятой. |
 |
Точность допуска |
Выберите для допуска число разрядов после запятой. |
| |
Связь параметра точности с моделью |
Для импортированных размеров устанавливает параметрическую связь изменений единиц измерения или точности допусков с моделью. |
Двойная точность
|
Точность единиц измерения |
Для значения в дополнительных единицах измерения в списке выберите количество знаков после запятой. |
|
Точность допуска |
Для значений допуска в дополнительных единицах измерения в списке выберите количество знаков после запятой. |
| |
Связь параметра точности с моделью |
Для импортированных размеров устанавливает параметрическую связь изменений единиц измерения или точности допусков для дополнительных единиц измерения с моделью. |
Величина размера вертикальной простой дроби в процентах
Выноски с полкой
| Длина выноски |
Введите значение длины выпрямленной части выноски. |
| Продолжить до текста |
Плечи выносок растягиваются до конца линии текста размера. |
Стрелки
| Размер
|
Укажите значения в трех полях размера стрелок.
|
| Выберите параметр Масштабировать по высоте размера, чтобы изменить размер стрелки в соответствии с высотой выносной линии размера. |
| Стиль |
В списке выберите стиль и нажмите кнопку, соответствующую стилю размера:
|
Расстояния смещения
| Расстояния смещения |
Устанавливает расстояния размеров от модели и от каждого месторасположения (как указано красными штриховыми линиями ниже). Расстояние смещения должно соответствовать значениям в параметре Расстояния смещения. Расстояния смещения по умолчанию - 0,40 дюймов (10,16 мм) от кромки модели и 0,25 дюймов (6,35 мм) между размерами.
|
| Зазоры |
Для размеров базовой линии укажите расстояния смещения.
- Между моделью и первой выносной линией размера
- Между выносными линиями размеров
Эти значения управляют расстояниями между размерами, смещенными по отношению друг к другу и от кромки модели при использовании быстрого размера. |
| Расположение вида примечаний |
Выберите, чтобы использовать данные для расстояний смещения из вида примечаний. (См. раздел PropertyManager Вид примечания.) Отмените, чтобы ввести зазоры.
|
Разрыв выносных линий
| Зазор
|
Задайте зазор в разъединенных выносных линиях и выносках.
|
 |
| Разрыв только вокруг стрелок размеров |
Выберите параметр отображения разрывов только при пересечении линий и стрелок.
|
Чтобы разорвать линии размеров, выберите размер и параметр Линии разрыва в PropertyManager. При разрыве размерных линий, они разрываются рядом с другими линиями. При значительном перемещении размера, они возможно не разорвутся рядом с другими линиями. Чтобы обновить отображение, отмените выбор параметра Линии разрыва для выбранного размера и выберите параметр Линии разрыва повторно.

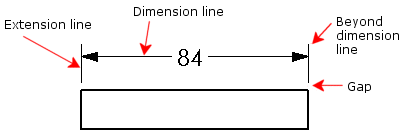

Выносные линии
| Зазор
|
Укажите расстояние между моделью и выносными линиями размера. Это значение также контролирует зазор между выносными линиями и указателями центра.
|
| Продление выносной линии |
Укажите длину, на которую выносная линия превышает линию размера.
|
| |
 |
Параметры
| Нули в начале |
| Стандарт |
Нули в начале ставятся в соответствии с общим чертежным стандартом. |
| Отобразить |
Нули перед запятой отображаются. |
| Удалить |
Нули в начале не отображаются. |
|
| Незначащие нули |
| Авто |
Незначащие нули отсекаются для образования целых метрических значений, что соответствует стандартам ANSI и ISO. |
| Стандарт |
Незначащие нули отображаются в соответствии со стандартом ASME Y14.5M-1994. |
| Отобразить |
Незначащие нули отображаются в соответствии с количеством десятичных знаков, заданным для Единиц измерения. |
| Удалить |
Незначащие нули не отображаются. |
|
| Отобразить единицы измерения |
Выберите, чтобы отобразить единицы измерения в чертежах.
|
| Добавить скобки по умолчанию
|
Выберите, чтобы размеры отображались в скобках.
Чтобы установить цвет, выберите . В разделе Настройки схемы цвета выберите Размеры, Не импортированные (Управляемые).
|
| Текст по центру между выносными линиями |
Выберите, чтобы размеры отображались в центре между выносными линиями. Данный параметр также выбирает кнопку dim_center.png  в окнах PropertyManager, содержащих параметр Размер по центру.
При перетаскивании текста размера между выносными линиями, текст размера привязывается к центру между выносными линиями.
|
| Включить префикс в поле основного допуска |
Выберите, чтобы при указании префикса включить его в поля допуска.
|
| Отобразить двойные основные размеры в одном поле |
Выберите, чтобы включить двойные размеры в одном поле основного допуска.
|
| Отобразить разъединенные размеры в разъединенных видах |
Выберите для разъединения размерных линий в разъединенных видах.
|
| Применить обновленные правила |
Выберите этот параметр, чтобы обновить вертикальное выравнивание плеч выносок с полкой по центру соответствующей линии текста размера в рамке управления элементом геометрических размеров и допусков. Существующие измерения будут отображаться без изменений, пока не будет применен этот параметр. После применения параметр становится недоступным.
 |
| Предыдущие правила |
 |
| Обновленные правила |
|

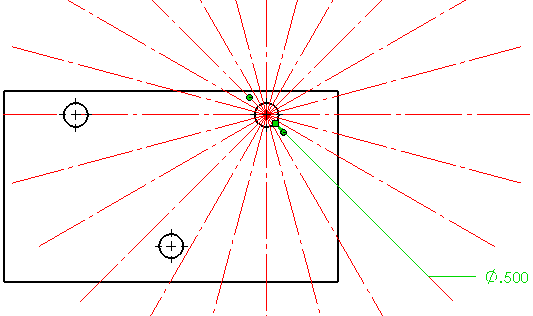

| Выноска привязки угла по радиусу/диаметру |
Изменение интервала угла привязки, используемого при перетаскивании размеров диаметра, радиальных размеров или размеров фаски по радиальным месторасположениям.
|
| Допуск |
Нажмите, чтобы задать допуск.
|
