Диалоговое окно «Найти похожий материал»

В диалоговом окне Найти похожий материал можно выполнять поиск аналогичных материалов, указав для этого соответствующие условия и значения. Sustainability выдаст оценку в режиме реального времени, которая поможет определить степень влияния исходного материала на окружающую среду по сравнению с выбранным материалом.

Чтобы открыть это диалоговое окно, выполните следующие действия.

На панели задач Sustainability в разделе Материал нажмите Найти похожий.

Критерии поиска
Свойство Отображение списка свойств материала, например, удельная теплоемкость, модуль упругости и т.д.
Условие Указание условия Свойство, которое используется для поиска материалов, значения которых сходны со значением исходного материала. Например, можно найти материалы, предел прочности на разрыв у которых больше, чем у исходного материала. Параметры включают любой, >, < и ~.
Значение
Единицы измерения
Кнопка Найти похожий Задайте критерии поиска для параметров Условие и Значение, затем нажмите на данную кнопку, чтобы на основе указанных настроек отобразился список похожих материалов.

Список похожих материалов

Когда в разделе критериев поиска будет нажата кнопка Найти похожий, появится список похожих материалов. Выбирая материалы в списке, сравните их с исходным материалом по степени воздействия на окружающую среду, используя для этого панель оценки экологического воздействия.

Отобразить выбранные Фильтрация списка похожих материалов, после которой отображаются только выбранные материалы . Список содержит свойства материала и их значения, такие как коэффициент теплового расширения, удельная теплоемкость, плотность и т.д. Исходный материал отображается в верхней строке над списком похожих материалов.

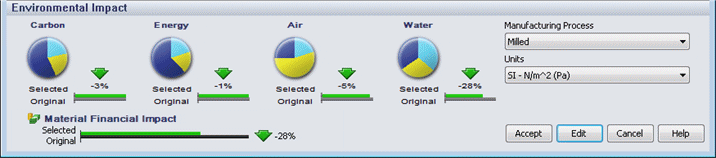

Панель оценки экологического воздействия

На панели в режиме реального времени отображается оценка степени воздействия на окружающую среду материалов, список которых можно увидеть в диалоговом окне Найти похожий материал. Эта панель аналогична панели оценки экологического воздействия, которая находится в панели задач Sustainability.

Диаграммы и таблицы сравнения В диаграммах показана степень экологического воздействия материала, выбранного в списке Похожие материалы. Полосы сравнивают выбранный материал (Выбранный) с обработанным материалом Найти похожий (Исходный).
Финансовое влияние материалов Сравнение финансового влияния выбранного материала (Выбранный) с обработанным материалом Найти похожий (Исходный).
Установка параметров изготовления и использования Указание процесса изготовления выбранного материала.
Единицы измерения Задаются единицы, используемые для отображения значений для выбранных материалов.
Принимаю В разделе Материал панели задач Sustainability для выбранного материала появляются поля Класс и Имя, а диалоговое окно Найти похожий материал закрывается.
Редактировать Удаление списка похожих материалов и отображение окна с критериями поиска по умолчанию, в котором можно снова выполнять поиск похожих материалов, указав другие настройки.
Отмена Закрытие диалогового окна Найти похожий материал.
