Вставка списков вырезов сварного изделия в чертежи

Чтобы вставить список вырезов сварного изделия в чертеж:

  1. В чертеже нажмите Список вырезов сварного изделияTool_Weldment_Cut_List_Table.gif (панель инструментов "Таблица") или Вставка > Таблицы > Список вырезов сварного изделия.
  2. Выберите чертежный вид.
  3. Укажите свойства в окне Список вырезов сварного изделия PropertyManager (Менеджера свойств), затем нажмите кнопку PM_OK.gif.
  4. Если не выбран параметр Прикрепить к точке привязки в окне PropertyManager, нажмите в графической области для размещения списка вырезов.

    Теперь в чертежном листе могут содержаться несколько списков вырезов сварного изделия.
    Отсеките элементы конструкции в документе детали таким образом, чтобы в списке вырезов чертежа отобразились правильные значения длины. Например, используйте инструмент Отсечь/Удлинить tool_Trim_Extend_Weldment.gif (панель инструментов "Сварные детали") для отсечения обоих концов поперечного элемента на одном уровне с гранями боковых элементов, чтобы в списке вырезов отобразилось правильное значение длины (270).

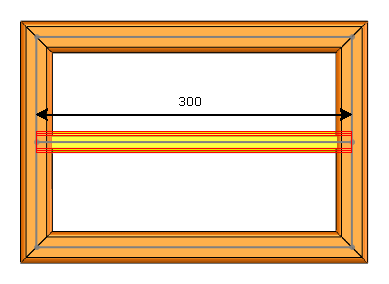

    До отсечения.

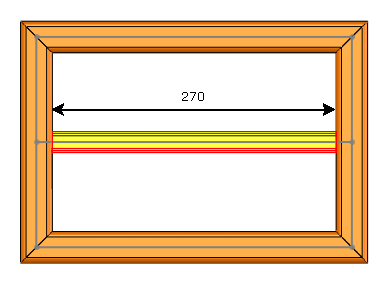

    После отсечения.
