Можно использовать настоящий параметр только если все выбранные поверхности являются цилиндрическими. Каждая грань может иметь различные оси. Радиальное, вдоль окружности и осевое направления для каждой грани основываются на своих собственных осях.
| Атрибут
|
Значение
|
|---|
| Возможные степени свободы для сеток твердого тела
|
3 перемещения
|
| Возможные степени свободы для оболочечных сеток
|
3 перемещения и 3 вращения
|
| Возможные степени свободы стержней
|
3 перемещения
|
| Трехмерный символ
|
 |
 |
| перемещение
|
вращение
|
|
| Выбираемые объекты
|
Только для цилиндрических граней
|
| Перемещения
|
 Радиальные
 Кольцевое
 Осевые
|
| Вращения (только для оболочек)
|
Вокруг радиального направления
Вокруг направления вдоль окружности
Вокруг осевого направления
|

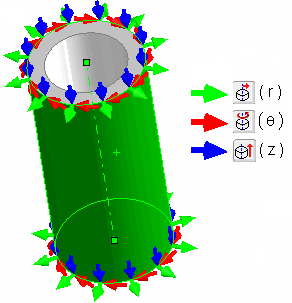

На рисунке показаны радиальное (r), по окружности (q) и осевое (z) направления, связанные с цилиндрической гранью.
Пример
Допустим, имеется цилиндрическая грань, ось которой коаксиальна глобальной оси Z.
- Если ограничить цилиндрическую грань только в радиальном направлении, грань будет свободно перемещаться по направлению Z и вращаться вокруг оси Z. Все другие четыре перемещения твердого тела будут запрещены.
- Если ограничить цилиндрическую грань только в направлении по окружности, грань будет свободно перемещаться по направлению Z. Все другие четыре перемещения твердого тела будут запрещены. В частности, грань не будет вращаться вокруг оси Z.
- Если ограничить цилиндрическую грань только в осевом направлении, грань не будет перемещаться по направлению Z. Она также не будет вращаться в направлениях X и Y. Однако ее можно будет свободно преобразовывать по направлениям X и Y и вращать вокруг оси Z. Таким образом, будут запрещены только три перемещения твердого тела.
Когда перемещение твердого тела запрещено для определенного направления, это не означает, что цилиндрическая грань не будет немного деформироваться в этом направлении. Это означает, что цилиндрическая грань не будет свободно перемещаться целиком в этом направлении.
 |
|

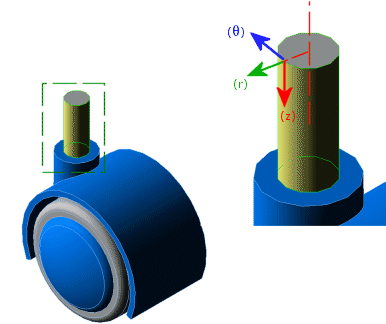

| Предположим, что есть два самоориентирующихся колеса в модели. Можно использовать параметр На цилиндрической грани для установки осевых (z) и радиальных перемещений (r) осей (штифтов) колеса на нуль. Штифты свободно вращаются по окружности (Θ). |
 |
 |
| Сетка оболочки детали.
|
Можно использовать параметр На цилиндрических гранях для установки осевых перемещений (z) и радиальных перемещений (r) грани оболочки на нуль. Грань свободно вращается в направлении по окружности (Θ). |
