Можно использовать настоящий параметр, только если все выбранные грани являются плоскими. Каждая грань может находиться в различной плоскости. Каждая грань ограничена относительно ее собственных направлений (Направление 1, Направление 2 и Нормальное).
| Атрибут
|
Значение
|
|---|
| Возможные степени свободы для сеток твердого тела
|
3 перемещения
|
| Возможные степени свободы для оболочечных сеток
|
3 перемещения и 3 вращения
|
| Возможные степени свободы стержней
|
3 перемещения
|
| Трехмерный символ
|
 |
 |
| перемещение
|
вращение
|
|
| Выбираемые объекты
|
Только для плоских граней
|
| Перемещения
|
 Вдоль грани, направление 1
 Вдоль грани, направление 2
 Перпендикулярно к грани
|
| Вращения (только для оболочек)
|
Вокруг грани, направление 1
Вокруг грани, направление 2
Вокруг перпендикуляра к грани.
|
Пример
 |
|

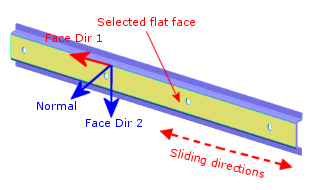

| Выбранная плоская грань (показанная желтым цветом) может скользить только в направлении, показанном штриховыми красными стрелками, например, Напр. 1 грани. Установка двух других направлений (Напр. 2 и перпендикуляра) на ноль обеспечивает выполнение этого условия.
|
 |
|

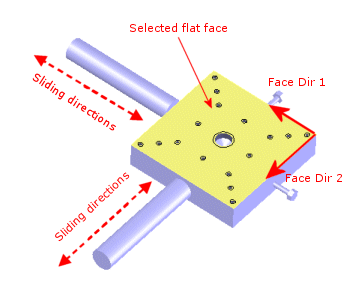

| Выбранная плоская грань (показана желтым) может скользить вдоль грани Напр. 1 и грани Напр. 2. Установка движения по нормали на ноль обеспечивает выполнение этого условия.
|
 |
 |
| Панель, показанная выше, свободно перемещается по основанию (штриховые красные стрелки) и не допускает движения по нормали (жирная синяя стрелка).
|
Выбранные плоские грани (показаны желтым цветом) могут свободно скользить вдоль Напр. 1 и Напр. 2 выбранной поверхности и ограничены в направлении нормали.
|
 |
 |

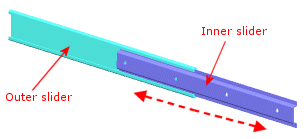

| Внутренний ползунок свободно скользит вдоль направлений, показанных штриховыми стрелками.
|
Используйте тип ограничения На плоской грани, чтобы задать нулевые перемещения вдоль грани Напр. 2 и перпендикулярно грани.
|
