Примечания осевых линий

Осевые линии являются примечаниями, которые указывают центры окружностей и описывают размер геометрии в чертежах.

Осевые линии можно вставлять в чертежные виды автоматически или вручную. Программа SolidWorks избегает создания дублированных осевых линий.

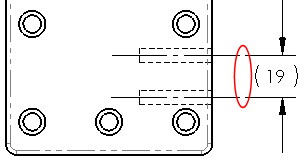

При нанесении размера до осевой линии, выносные линии автоматически укорачиваются.
