| Отобразить фильтр |
Выберите типы примечаний, которые будут отображаться по умолчанию, или выберите параметр Отобразить все типы. |
|
| Масштаб текста |
В документах детали или сборки отмените выбор параметра
Всегда отображать текст одного размера, чтобы размер текста примечаний соответствовал размеру по умолчанию.
|
|
| Всегда отображать текст одного размера |
Выберите, чтобы все примечания и размеры отображались в одном размере, независимо от выбранного масштаба. Этот параметр не работает в чертежах, в которых высота текста всегда увеличивается.
|
|
| Отобразить элементы только в той ориентации вида, в которой они были созданы (только детали и сборки). |
Выберите этот параметр, чтобы примечания отображались только в том случае, если ориентация модели совпадает с ориентацией, в которой было добавлено примечание. При вращении детали или выборе другой ориентации вида примечания исчезают с экрана. |
 |
 |
| Отобразить примечания/Отобразить примечания сборки |
Выберите этот параметр, чтобы отображались все типы примечаний, выбранные в окне
Фильтр отображения. В сборках этот параметр применяется к примечаниям, принадлежащим сборке, а также к примечаниям, которые отображаются в отдельных документах детали.
|
|
| Использовать настройку сборки для всех компонентов |
Выберите этот параметр, чтобы настройки отображения для всех примечаний совпадали с настройками для документа сборки, независимо от настроек, сделанных для отдельных документов детали. Кроме этого параметра, выберите параметр Отобразить примечания сборки, чтобы отображались различные сочетания примечаний.
|
|
| Скрыть подвешенные размеры и примечания |
Для деталей или сборок задайте скрытие следующих компонентов.
- Подвешенные размеры и примечания в справочных чертежах, являющиеся результатом удаления элементов
- Подвешенные размеры, являющиеся результатом погашения элементов
В чертежах задайте скрытие подвешенных примечаний. |
|

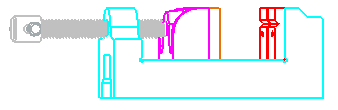

| Использовать цвет модели для в режимах «Скрыть невидимые линии/Невидимые линии» отображаются в чертежах |
Выберите, чтобы просматривать цвета модели детали или сборки в чертежах в режимах невидимые линии. Чтобы перезаписать настройки цветов, выберите . Однако любой заданный слой отменяет данную настройку. |
 |
| Связать дочерний вид с родительской конфигурацией |
Выберите, чтобы связать дочерние виды, например проекционный вид, с конфигурацией родительского вида. После связывания в случае изменения конфигурации родительского вида изменяется и дочерний вид. |
|
| Импорт примечаний |
Отмените выбор параметра Из всей сборки, чтобы импортировать только примечания сборки верхнего уровня. Выберите этот параметр, чтобы импортировать примечания для всех компонентов, что может повлиять на производительность.
|
|

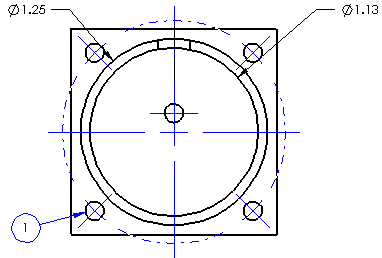

| Авто вставить при создании вида |
Выберите:
- Указатели центра-отверстия-деталь
- Указатели центра-скругления-деталь
- Указатели центра-прорези-деталь
- Обозначения штифта -деталь
- Указатели центра-отверстия-сборка
- Указатели центра-скругления-сборка
- Указатели центра-прорези-сборка
- Обозначения штифта -сборка
-

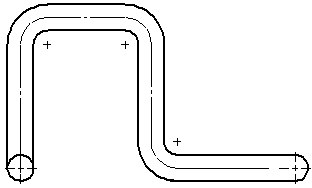

Осевые линии, чтобы добавить осевые линии на грани модели с параллельными кромками.
Даже при выборе этого параметра осевые линии не будут добавляться автоматически, если модель находится в режиме большой сборки, или если число компонентов превышает пороговое значение, заданное для больших сборок.
- Позиции, чтобы добавить позиции на все видимые компоненты без их дублирования в нескольких видах
- Размеры, отмеченные для чертежа, чтобы добавить размеры к моделям, без дубликатов в нескольких видах.
Размеры отмечены в эскизах деталей параметром Отметить для чертежа.
|
 |
 |
 |

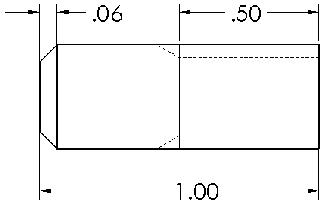

| Условные изображения резьбы |
Выберите значение Высокое качество, чтобы определить, отобразить или скрыть условные изображения резьбы. Например, если отверстие (не сквозное) находится в задней части модели, а для самой модели выбран вид спереди, условное изображение резьбы будет скрыто. Можно задать параметры отображения отдельно для каждого чертежного вида в окне PropertyManager чертежном виде в разделе Условные изображения резьбы. |
 |
| Отображение штриховки области |
Выберите Отобразить пространство вокруг примечания, чтобы отобразить пространство вокруг размеров или примечаний, которые принадлежат чертежному виду или эскизу и находятся поверх штриховки. |
Выбрано
 |
Не выбрано
 |
| Линии разрыва в виде |
Введите
- Зазор, чтобы задать расстояние между линиями разрыва в разъединенном виде
- Продлить, чтобы указать расстояние, на которое линии разрыва продлеваются за пределами геометрии модели в разъединенном виде
|
 |
 |
 |
| Центр массы |
Введите Размер символа, чтобы задать размер символа по умолчанию.
Выберите Использовать масштаб вида, чтобы автоматически масштабировать символ центра масс к масштабу вида чертежа.
|
|
|
|
