Свойства документа - Размеры фаски

На уровне документа можно задать параметры черчения для размеров фаски. Доступны для всех типов документов.

Чтобы открыть эту страницу, выполните следующие действия.

Откройте чертеж, нажмите Параметры (панель инструментов "Стандартная"), выберите Свойства документа и нажмите Размеры > Фаска.

Общий чертежный стандарт

Общий чертежный стандарт Заимствован из выбранных настроек страницы Чертежный стандарт.

Базовый стандарт размеров фаски

Базовый стандарт размеров фаски
Выберите стандарт.
  • ANSI
  • ISO
  • DIN
  • JIS
  • BSI
  • ГОСТ
  • GB

Стиль выноски

Стиль выноски Выбрать: стиль.
Толщина выноски Выбрать: толщину или выберите параметр Настроенный пользователем размер и введите значение толщины.

Текст

Шрифт

Нажмите, чтобы изменить шрифт.
По горизонталиПо горизонтали Слева
Центр
Справа
Выравнивание текста По вертикали Сверху
По середине
Снизу

Формат текста фаски

1 X 1 Расстояние на расстояние
1 X 45° Расстояние на угол
45° X 1 Угол на расстояние
C1 Расстояние фаски (только при угле 45 градусов)
«X» формат Выберите нижний или верхний регистр для x.

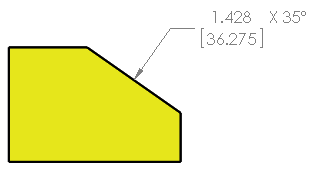

Двойной размер

Отображение двойных размеров Выберите, чтобы размеры отображались с использованием двойных единиц.
Отобразить двойные единицы измерения Выберите, чтобы отобразить единицы измерения для второго набора размеров.
Положение значения размера Сверхуchamfer_dual_dim_top.gif

Первичная точность

Точность единиц измерения Выберите для значения число разрядов после запятой.
PM_Tol_Precision_DualDim.gif Точность допуска Выберите для допуска число разрядов после запятой.

Угловая точность

Точность единиц измерения Выберите для значения число разрядов после запятой.
Точность допуска Выберите для допуска число разрядов после запятой.

Слой

Слой
Выберите слой.
Сначала требуется создать слои для чертежа, прежде чем их можно будет выбрать для свойств документа.
Чтобы применить данные настройки слоя, в чертежном виде документа требуется выбрать значение По стандарту для параметра Слой (панель инструментов "Слой").

Расположение текста

Горизонтальный текст
Горизонтальный подчеркнутый текст
Текст под углом
Подчеркнутый текст под углом
Горизонтальный текст, По линии продления модели

Параметры

Допуск

Нажмите, чтобы задать допуск.
