Пример: Деформация - От кривой до кривой с использованием дополнительных граней для деформации

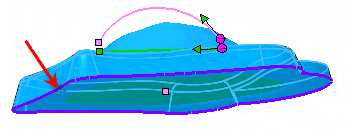

Выбраны Начальные кривыеPM_deform_initial_curve.gif, Целевые кривыеPM_deform_target_curve.gif и Неподвижные кривые/кромки/граниPM_deform_fixed-edges-curves-faces.gif.
Грани не выбраны, только грани, выделенные сиреневым цветом

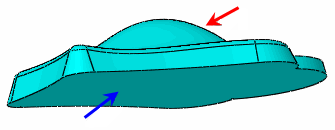

Грани не выбраны в разделе Дополнительные грани для деформацииPM_face.gif. Нижняя грань arrow_blue.gif деформирована вместе с верхней гранью тела.

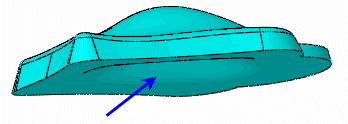

Верхняя грань выбрана arrow_red.gif в разделе Дополнительные грани для деформацииPM_face.gif. Нижняя грань не изменяется arrow_blue.gif.
