Примеры кромок под углом 45º

Пример 1

Создайте деталь из листового металла.
Выберите кромку, расположенную с конечной точкой в начале ряда кромок.
miter_flange_45_deg_2.gif miter_flange_45_deg_3.gif
Верно Неправильно
Создайте эскиз кромки под углом. Плоскость эскиза расположена по нормали к первой кромке, где создается кромка под углом.

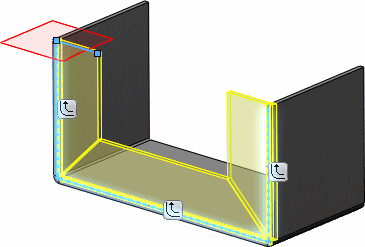

Выберите кромки для кромки под углом в заданном порядке. В данном примере кромки были выбраны в следующем порядке: левая вертикальная кромка, затем горизонтальная кромка, а затем правая вертикальная кромка.

Чтобы выбрать все кромки, касающиеся выбранной кромки, можно воспользоваться параметром Распространить Propagate.gif.
Создание кромки под углом завершено.

Пример 2

Создайте эскиз кромки под углом.
Выберите кромки для кромки под углом в заданном порядке.
Создание кромки под углом завершено.
