О ручном режиме для поверхностей разъема

При создании или редактировании поверхностей разъема в ручном режиме можно изменять направления поверхностей, созданные командой Поверхность разъема.

Чтобы открыть окно Поверхность разъема PropertyManager, выполните одно из следующих действий.
  • Нажмите Поверхности разъема (панель инструментов "Инструменты для литейной формы").
  • Нажмите Вставить > Литейные формы > Поверхность разъема.
  • Выберите элемент "Поверхность разъема" в дереве конструирования FeatureManager и нажмите Редактировать элемент fm_edit_feature.gif.

Чтобы включить ручной режим для поверхностей разъема, в PropertyManager в разделе Параметры выберите Ручной режим.

Можно настроить поверхность разъема следующим образом:
  • Перетащите маркеры для предотвращения пересечения перекрывающихся поверхностей.
  • Переопределите область поверхности между двумя вершинами, чтобы указать заполненную поверхность:
    1. Щелкните правой кнопкой мыши вершину на краю детали и выберите Начать заполнение области поверхности.
    2. Щелкните правой кнопкой мыши вершину на краю детали и выберите Закончить заполнение области поверхности.

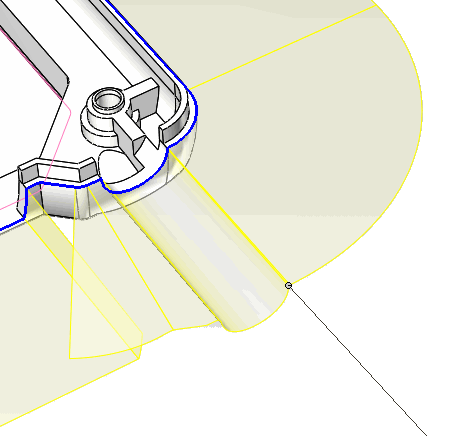

Пример: Поверхность разъема, созданная без ручного режима, имеет пересекающую поверхность Линии

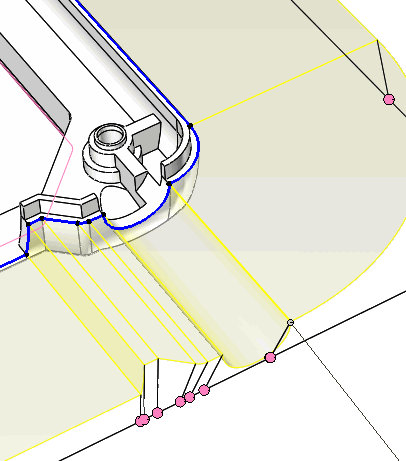

Пример: Ручной режим создает маркеры для движущейся поверхности Линии
