Conector - Perno

Ejemplo

Tipo

	Estándar o refrentado con tuerca	Arista circular del taladro de cabeza de perno y Arista circular del taladro de tuerca de perno Seleccione una arista para definir la ubicación de la cabeza y la tuerca del perno. Mismo diámetro de cabeza y tuerca Seleccione esta opción si la cabeza del perno tiene el mismo diámetro que la tuerca. Diámetro de la cabeza y Diámetro de la tuerca Establezca las unidades y el valor del diámetro de la cabeza y la tuerca del perno. De forma predeterminada, el programa multiplica el diámetro del vástago por un factor de 1.5 para obtener el diámetro de la cabeza. Diámetro del vástago del tornillo Establezca las unidades y el valor del diámetro del vástago.
	Avellanado con tuerca	Cara cónica Seleccione una cara cónica para definir la cabeza del perno. Arista circular del taladro de tuerca de perno Consulte la descripción anterior. Diámetro de la tuerca y Diámetro del vástago del tornillo Consulte la descripción anterior. De forma predeterminada, el programa multiplica el diámetro del vástago por un factor de 1.5 para obtener el diámetro de la tuerca.
	Tornillo estándar o tornillo refrentado	Arista circular del taladro de cabeza de perno Consulte la descripción anterior. Cara(s) de rosca Seleccione las caras del taladro de un componente que esté en contacto con las roscas. Diámetro de la cabeza y Diámetro del vástago del tornillo Consulte la descripción anterior. De forma predeterminada, el programa multiplica el diámetro del vástago por un factor de 1.5 para obtener el diámetro de la cabeza.
	Tornillo avellanado	Cara cónica Consulte la descripción anterior. Cara(s) de rosca Consulte la descripción anterior. Diámetro del vástago del tornillo Consulte la descripción anterior.
	Perno de fundación	Arista circular del taladro de cabeza de perno Consulte la descripción anterior. Plano de destino Seleccione un plano para modelar una pared virtual. Defina una condición de contacto de pared virtual para evitar la penetración en su base. Diámetro de la tuerca y Diámetro del vástago del tornillo Consulte la descripción anterior. De forma predeterminada, el programa multiplica el diámetro del vástago por un factor de 1.5 para obtener el diámetro de la tuerca.

El valor de Diámetro del vástago del tornillo debe ser igual o menor que los diámetros de las Cara(s) de rosca.

Ajuste perfecto

Seleccione esta opción si el radio del vástago es igual al radio de las caras cilíndricas asociadas con al menos uno de los componentes. Cuando una cara cilíndrica se configura en Ajuste perfecto significa que es rígida y se deforma con el vástago como un sólido rígido.

Caras de contacto de vástago

Seleccione una o varias caras cilíndricas que estén en contacto con el vástago. Si selecciona varias caras de un componente, asegúrese de que tengan el mismo eje y radio.

Material

	Personalizado	Defina sus propias propiedades de materiales. Establezca el Unidades , Módulo de Young , Coeficiente de Poisson y el Coeficiente de dilatación térmica .
	Biblioteca	Haga clic en Seleccionar material para abrir el cuadro de diálogo Material. El programa no mantiene un vínculo con la biblioteca seleccionada. Si la edita, los cambios no se reflejan en el perno.
	Incluir masa	Incluye en el análisis la Masa del perno.

Datos de resistencia

	Zona del límite de tensión conocida	Selecciones opción si la zona de límite de tensión (zona mínima de la sección con rosca del perno) se conoce.
	Zona del límite de tensión calculada	Seleccione esta opción para que el programa calcule la zona del límite de tensión del perno. En = 0,7854 * [Dn- (0,9382 / n)] ^2 Dn = diámetro del vástago nominal En = zona del límite de tensión p = rosca de paso   n = 1/p = rosca de paso o TPI (roscas/mm o roscas/pulg) Zona del límite de tensión Establezca la zona del límite de tensión del perno conocida. Número de roscas Introduzca el número de roscas por pulgada o milímetro medidas a lo largo de la longitud del cierre. Resistencia del perno Establezca la resistencia del material del perno y su unidad. Hay tres parámetros de resistencia usados habitualmente para los pernos con el fin de calcular el error del perno. Límite elástico, Límite de ruptura y Límite de prueba (90% del límite elástico). El parámetro más usado es el límite elástico del material del perno, pero los usuarios deben elegir el valor de límite más adecuado para la aplicación. Factor de seguridad Establezca el factor de seguridad para la comprobación de diseño correcto o incorrecto del perno. El perno falla cuando su carga combinada supera el coeficiente de 1/Factor de seguridad.
	Incluir masa	Incluye en el análisis la Masa del perno.

Precarga

Seleccione esta opción si el radio del vástago es igual al radio de las caras cilíndricas asociadas con al menos uno de los componentes. Cuando una cara cilíndrica se configura en Ajuste perfecto significa que es rígida y se deforma con el vástago como un sólido rígido.

	Unidades
	Axial	Seleccione esta opción si conoce la carga axial en el perno.
	Torsión	Seleccione esta opción si conoce la torsión utilizada para ajustar el perno.
	Factor de fricción (K)	El programa utiliza este factor para calcular la fuerza axial producida por una torsión determinada. Para un perno CON tuerca, se aplica torsión a la tuerca F = T/(K*D) Para un perno SIN tuerca, se aplica torsión en la cabeza F = T/(K*D*1,2) Donde F = fuerza axial en el perno, T = torsión aplicada, K = factor de fricción y D = diámetro mayor del vástago.

Opción avanzada

Configuración de símbolos

	Editar color	Seleccione un color para los símbolos.
	Tamaño de símbolo	Configure el tamaño de los símbolos.
	Vista preliminar	Alterna la visibilidad del perno en la zona de gráficos.

Notas

• Disponible para estudios estáticos y no lineales. Disponible sólo para vaciados compuestos.
• La formulación del conector de perno es una aproximación de un comportamiento no lineal complejo. Proporciona resultados precisos cuando los componentes con perno se encuentran en tensión. En escenarios de carga donde los pernos se encuentran bajo los efectos de fuerzas de compresión, las fuerzas axiales de los conectores de perno pueden ser imprecisas. En esos casos, una disminución en la fuerza de carga previa del perno puede dar como resultado un desajuste del mismo y una pérdida de contacto entre el perno y los componentes. Este comportamiento no se puede incluir en la formulación del conector de perno en Simulation. En estos casos, modele el perno y defina conjuntos de contacto sin penetración entre el perno y los componentes.

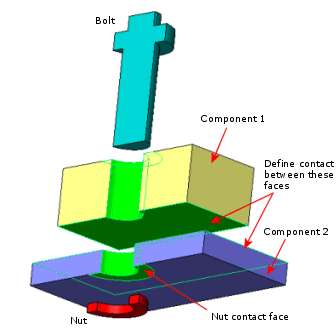

• Puede que sea necesario definir una condición de contacto para evitar interferencias, tal como se muestra:

  Defina el contacto entre estas dos caras. Puede definir un contacto local, global o entre componentes.	Cuando las caras no hacen contacto desde un primer momento y tampoco durante la carga, no se necesita definir el contacto.

• Puede tener en cuenta el espesor del vaciado para un contacto sin penetración entre las superficies de vaciado para los estudios estáticos.
• Series de taladros
  • Al agregar un perno a un taladro en una serie de taladros, el software permite propagar los pernos a todos los taladros en esa serie.
  • El programa agrupa en una carpeta independiente los conectores según la serie de taladros.
  • La edición de uno de los pernos en el grupo afecta a todos los conectores en la serie.
  • Puede disolver la serie de pernos y romper el vínculo para permitir la edición de cada operación por separado. Haga clic con el botón derecho en la carpeta que contiene la serie y seleccione Disolver serie de pernos.
  • Posteriormente, puede restaurar la serie de conectores. Haga clic con el botón derecho en la carpeta que contenía la serie y seleccione Restablecer serie de pernos.
