Puntos de spline

El comando Insertar punto de spline agrega uno o varios puntos a las splines.

Con los puntos de spline, se puede:
  • Utilizar puntos de spline como asas para poder dar a la spline la forma deseada
  • Agregar cotas entre puntos de spline o entre puntos de spline y otras entidades.
  • Agregar relaciones a los puntos de spline.

Inserción de puntos de spline

Para insertar puntos de spline:

  1. En el modo Editar croquis, haga clic con el botón derecho del ratón en una spline y seleccione Insertar punto de spline, o haga clic en Insertar punto de spline Tool_Insert_Spline_Point_Spline_Tools.gif (barra de herramientas Herramientas de spline).

    El cursor cambia a Pointer_Insert_Spline_Point02.gif. Cuando el cursor no se encuentra sobre la spline, cambia a Pointer_Insert_Spline_Point01.gif.

  2. Haga clic en uno o más sitios en la spline donde desee insertar un punto.

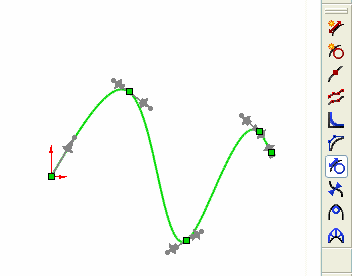

    insert_spline_point_01.gif insert_spline_point_02.gif

Eliminación de puntos de spline

Para eliminar puntos de spline:

  • En un croquis abierto, croquice un punto y presione la tecla SUPR.

Vídeo: Inserción de puntos de spline
