Aparte de costes de configuración, el coste del material eliminado durante las operaciones de acabado determina el coste de las operaciones de acabado. A continuación, defina una pieza multicuerpo para el material eliminado durante las operaciones posteriores a la mecanización.
Una manera de definir una pieza multicuerpo para el material eliminado consiste en substraer el sólido en bruto de la pieza de fundición de la pieza acabada. Lo que queda es el volumen del material eliminado durante las operaciones posteriores a la mecanización.
- En el ConfigurationManager
para my_cast_cylinder.sldprt, haga clic con el botón secundario del ratón en Predeterminado [ my_cast_cylinder ] y haga clic en Agregar configuración derivada.
- En el PropertyManager, para Nombre de configuración, introduzca Costing Example (Ejemplo de Costing) y haga clic en
.
- Agregue la pieza de material en bruto a la pieza acabada:
- Haga clic en .
- Seleccione directorio_instalación\samples\whatsnew\costing\cast_part_volume_removed\CAST_CYLINDER_STOCK.SLDPRT y haga clic en Abrir.

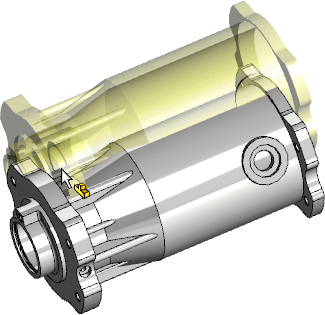

- Arrastre la pieza de material en bruto a la pieza terminada y haga clic en los sólidos cuando coincidan.
- Haga clic en .
- En el PropertyManager, para Tipo de operación, seleccione Eliminar.

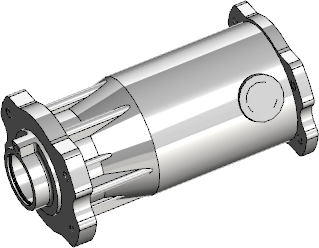

- Elimine los dos sólidos para definir la pieza para el volumen del material eliminado:
- En el gestor de diseño del FeatureManager, expanda Sólidos (2).
- Para Sólido principal, seleccione <CAST_CYLINDER_STOCK>.
- Para Sólidos para substraer, seleccione Flange Holes (Taladros de brida) y haga clic en .
- En el cuadro de diálogo Sólidos a mantener, seleccione Todos los sólidos y haga clic en Aceptar.
