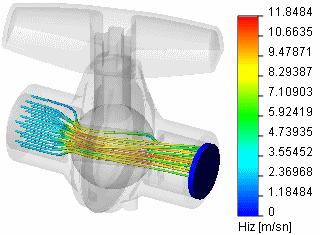

SolidWorks FloXpress akışkanın parça veya montaj modellerinden nasıl aktığını hesaplayan bir akışkan dinamikleri uygulamasıdır. Hesaplanan hız alanına dayalı olarak tasarımınızdaki sorun alanlarını bulabilir, herhangi bir parça üretmeden önce bunları düzeltebilirsiniz.
SolidWorks FloXpress öğreticisini çalıştırmak için 'ne tıklayın.
SolidWorks FloXpress sihirbazı size aşağıdaki adımlarda rehberlik edecektir:
- Hoş Geldiniz. İşleve bir genel bakış sunar. Tüm boşluk açıklıklarını kapaklarla kapatmalısınız.
- Montajlarda kapaklar oluşturmak için giriş ve çıkış açıklıklarını tamamen kapatacak yeni bir parça oluşturun.
- Parçalarda kapaklar oluşturmak için açıklıkları tamamen kapatacak katı unsurlar oluşturun.
Kapaklar ekstrüzyon gibi katı bir unsurdan oluşmalıdır. Yüzeyler kapak olarak geçerli değildir.
- Geometriyi denetle. SolidWorks FloXpress modelin tek bir iç boşluğundaki akışkan akışını hesaplayabilir. Yazılım geometriyi denetler ve bu gereklilik karşılanmıyorsa sizi uyarır.
- Bir akışkan seç. Modelden geçen akışkanı belirleyin. Aynı anda farklı akışkanlar kullanamazsınız.
- Tekli iç boşluğu kapatan model sınırlarını ayarlayın:
- Akış girişini ayarla. Giriş sınır koşullarının ve parametrelerinin uygulanacağı yüzü seçin.
- Akış çıkışını ayarla. Çıkış sınır koşullarının ve parametrelerinin uygulanacağı yüzü seçin.
- Modeli çözümle. Sonuç çözünürlüğünü ayarlayın ve modeli analiz edin.
- Sonuçları görüntüle. Analiz sonuçlarını görüntüleyin ve bir rapor oluşturun.
Sihirbaz Navigasyon ipuçları:
- Süreçte gezinmek için PropertyManager'larda
ve
öğelerine tıklayın.
- Herhangi bir PropertyManager'da
öğesine tıklarsanız, FloXpress analizi kapatır ve model içindeki verileri kaydeder. Bir sonraki seferde o modeli açtığınızda ve FloXpress'i başlattığınızda önceki ayarlarınız hatırlanır.
- Herhangi bir PropertyManager'da Esc tuşuna basarsanız veya
öğesine tıklarsanız veriler kaydedilmeden analiz kapanır.
- Analiz tamamlandığında FloXpress modeldeki sonuçları otomatik olarak kaydeder. Bir sonraki sefer modeli açtığınızda ve FloXpress'i başlattığınızda Sonuçları Göster PropertyManager'ı otomatik olarak açılır.
