Gölgeleri İnceleme

Bu bölümde, zaman çizelgesini sürükleyerek gölge maruziyetini inceleyeceksiniz.

  1. Çatı alanını yakınlaştırmak için Alana Yakınlaştır tool_Zoom_to_Area_View.png (Görünüm araç çubuğu) öğesine tıklayın.

  2. Zaman çizelgesini sürükleyin ve gün boyunca oluşan gölge hareketini inceleyin:

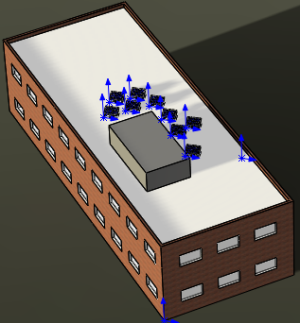

    1 saniye step4_drag1sec_solar.png

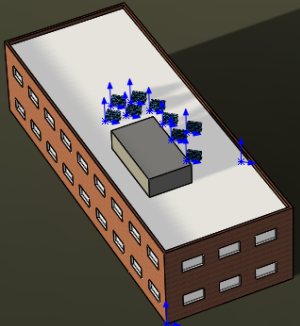

    2 saniye step4_drag2sec_solar.png

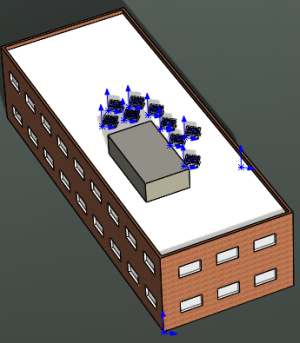

    3 saniye step4_drag3sec_solar.png

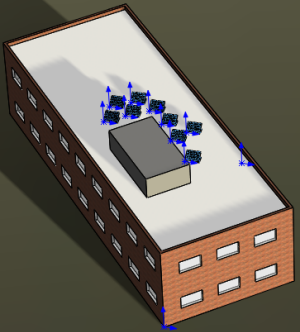

    5 saniye step4_drag5sec_solar.png

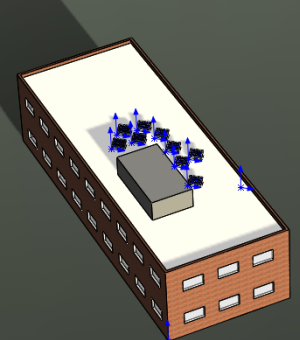

    6 saniye step4_drag6sec_solar.png

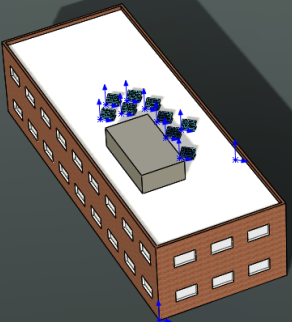

    8 saniye step4_drag8sec_shadow_solar.png
    9 saniye step4_drag9sec_solar.png
    Paneller için en iyi konumlar, binanın güneybatı köşesinden uzakta, güneye bakacak şekilde ve diğer paneller ile HVAC'ın gölgelerinin dışındadır.
