符号库对话框

为方便使用，符号库对话框已经过重新设计。 对话框中的符号按类别分类。 您可以选择多个符号，也可以使用 Windows 字符表选择其它要插入的符号。

1. 单击工程图尺寸以打开尺寸 PropertyManager。
2. 在值选项卡的标注文字部分的底部，单击更多。

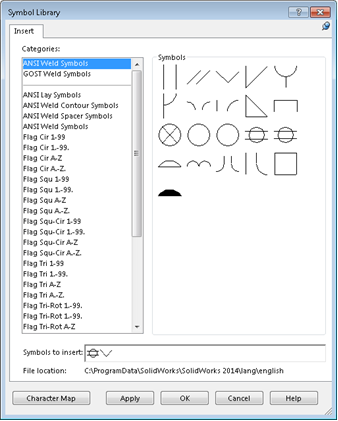

   符号库 对话框打开。 在左侧 类别 列表的靠上部分，识别包含符号（显示在右侧）的类别。

3. 单击对话框顶部的 使其保持打开。
   在注解注释预览处于活动状态的情况下启动或从 符号库 对话框启动时，无法保持 符号库 对话框打开。

4. 要将其它符号添加至符号显示，请单击列表中的其它类别。

   工具提示将显示符号的名称和标记。

5. 单击符号以添加至工程图尺寸。

   它显示在要插入的符号字段中。

   还可以通过双击符号显示中的符号将其直接添加至工程图尺寸中。

6. 执行以下其中一项操作：
   • 要立即将符号添加至尺寸，请单击应用。
     对话框将保持打开，以便您选择其它符号。

     应用仅在符号库对话框保持打开时可用。
   • 单击其它符号以将其添加至要插入的符号字段中。
7. 要添加 Microsoft 字符表中的符号：
   1. 单击字符映射表。
   2. 在字符映射表中单击符号，然后单击选择以将其添加至要复制的字符字段。
   3. 添加完所需字符之后，单击复制。
   4. 关闭字符映射表。
   5. 将字符粘贴至要插入的符号字段。
8. 单击确定。
