預設情況下，在輸入 CircuitWorks 時，CircuitWorks 會使用 SolidWorks 零組件原點電路零組件原點。如有需要，您可以定義不同的原點。
例如，如果 ECAD 系統使用 ECAD 檔案中的零組件原點作為零組件插入點，則您可以重新定義零組件原點。通常插入點是零組件的中心，或是積體電路上 pin 1 的位置。
如果 SolidWorks 組合件及其零組件是從 IDF 或 PADS 檔案所產生，CircuitWorks 會在於 ECAD 資料中指定的原點周圍為零組件建模，使得它們合適能夠輕易輸回相同的 ECAD 系統中。然而如果組合件中包含已經手動建模的零組件，雖然能夠方便原點建立模型，但是對於 ECAD 系統可能並不適合。

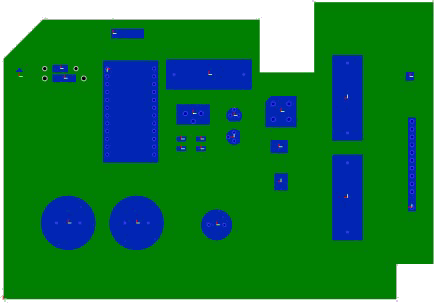

您可以從 CircuitWorks 預覽影像檢視零組件原點。在下列的圖例中，CircuitWorks 顯示了開啟的 IDF 檔案的原點。大部份的零組件都有中心原點，但是右下角的矩形薄零組件除外，它有的是 pin-1 原點。

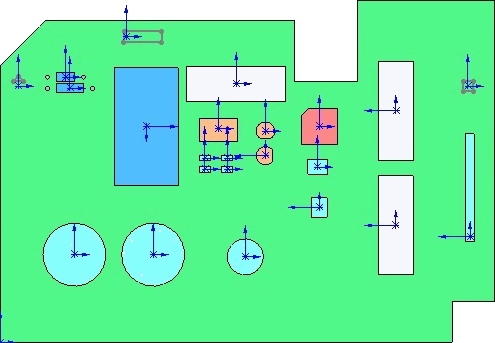

當 CircuitWorks 從 IDF 檔案產生 SolidWorks 組合件時，產生的組合件看起來會與下列的計畫視圖類似：
請注意，CircuitWorks 在產生零組件模型時，它們的本地原點會與 IDF 檔案中的原點對應。除了在右下的零組件外，所有的零組件都會至中於原點。

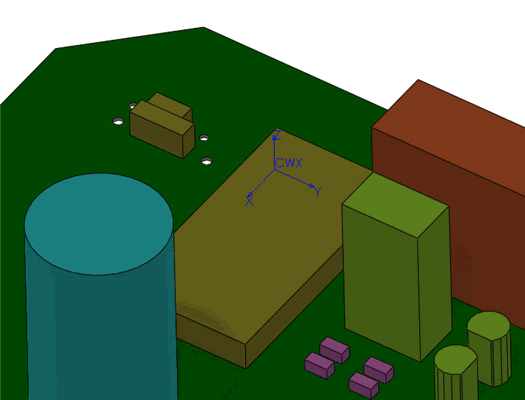

要為大型的 blue IC 在 pin 1 而非中心點定義一個新的 ECAD 原點，在 SolidWorks 模型的 pin 1 位置插入一個名為 使用者定義座標系統 的使用者定義座標系統。
座標系統的 x 及 y 軸定義了 x 及 y ECAD 軸。z 方向表示朝上的方向。座標系統的原點決定了 ECAD 的原點及其從電路板的偏移。

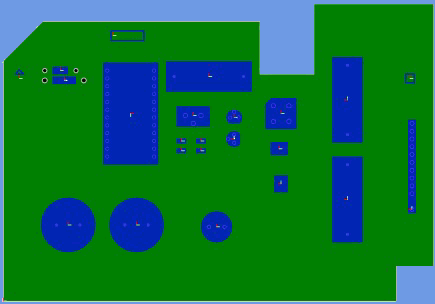

如果您現在將這個組合件輸出 SolidWorks 然後輸入 CircuitWorks，預覽影像將會顯示 IC 新的 pin-1 原點。 在儲存時，這個新的原點位置會寫入 IDF 檔案。
CircuitWorks 零組件資料庫中的模型現在與 IDF 資料有所不同。它們的形狀相同，但是原點不同。因為 CircuitWorks 只會為不在資料庫中的零組件建模，因此您必須刪除資料庫中現有的零組件模型，如此一來，當 CircuitWorks 下次在 IDF 檔案中遇到這個零組件時，就會建立有新原點的新模型。
