Když otevřete v SolidWorks nový výkres, vyberete si šablonu s nastavenou velikostí papíru a formátem listu výkresu.
Formát může být standardní, upravený, případně žádný (zadává se jen velikost). Když definujete razítko, můžete také určit, která pole šablony je možné upravit a strategické oblasti, na které můžete klepnout pro zadání dat razítka. Do dílů a sestav lze také vkládat razítko.
Můžete použít starší 2D CAD razítka. Když začnete vytvářet nový výkres nebo přidáváte další list výkresu, zrušte zaškrtnutí políčka Zobrazit formát listu v dialogovém okně Formát/velikost listu a poté importujte 2D CAD blok.
Standardní formáty obsahují bloky titulů. SolidWorks umožňuje formát listu upravit. (Formát je možné také uložit pro použití v dalších výkresech.) Můžete přidávat, přesouvat, formátovat a odstraňovat čáry a text.
Můžete také propojit data poznámky s vlastnostmi dokumentu, jako je například název souboru, datum, číslo listu atd., nebo s uživatelskými vlastnostmi, které si nadefinujete.

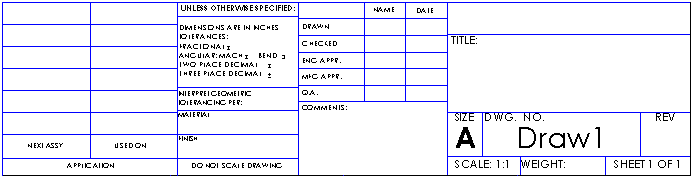

Blok titulu ve výchozím formátu na šířku obsahuje následující čáry a text:

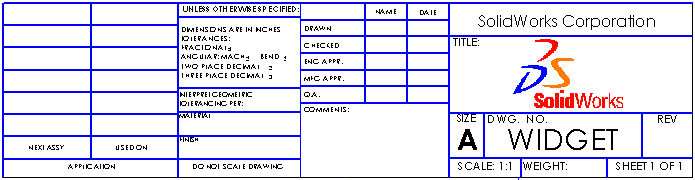

V tomto příkladu úprav formátu listu jsme do výkresu přidali poznámku obsahující název společnosti, změnili jsme poznámku s názvem výkresu, upravili tloušťku čar a přidali grafický prvek.
