Datový soubor vytvořený aplikací CircuitWorks při exportu knihovny součástí je stejný, jaký je požadován při importu datového souboru.
Následující pole se objevují na každém řádku datového souboru a jsou oddělena oddělovačem:
- Číslo dílu součásti
- Název dílu (s příponou .sldprt nebo .sldasm)
- Cesta k součásti
- Název konfigurace – Chcete-li použít naposledy uloženou konfiguraci, ponechte toto pole prázdné
- Výška součásti v metrech
-
Orientace součásti, 1 - 6:
-
Zarovnáno s 'Přední' rovinou XY – Kladná osa Z
- Zarovnáno s 'Horní' rovinou XZ – Kladná osa Z
- Zarovnáno s 'Pravou' rovinou ZY – Kladná osa Z
- Zarovnáno s 'Přední' rovinou XY – Záporná osa Z
- Zarovnáno s 'Horní' rovinou XZ – Záporná osa Z
- Zarovnáno s 'Pravou' rovinou ZY – Záporná osa Z
- Hodnota designátoru odkazu – používá se jako přípona, když dochází ke generování hodnot designátoru odkazu pro export
- Typ součásti – "3" pro elektrické součásti
- Systém CAD – "0" pro SolidWorks
- Odsazení součásti X (standardně 0)
- Odsazení součásti Y (standardně 0)
- Otáčení součásti (standardně 0)
- Odsazení součásti Z (standardně 0)
Pokud je jako oddělovač desetinných míst použita čárka (,), použijte jako oddělovač polí svislou čáru (|) nebo tabulátor.

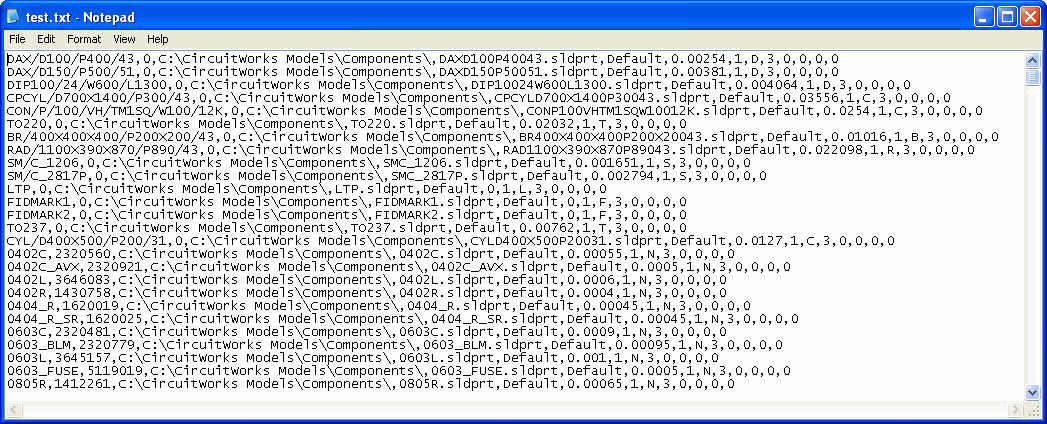

Příklad datového souboru:
