Dialogové okno Porovnat zkušební data umožňuje porovnávat referenční data pro simulaci dat ve vybraných umístěných. Referenční data mohou vycházet z měření v terénu, jiných externích zdrojích nebo studií.
Do tohoto dialogového okna se dostanete klepnutím na .
Pro srovnání můžete definovat více studií. Referenční data jsou vyjádřena jako kanály. Kanál je definován umístěním, výslednou součástí, referenční hodnotou nebo studií. Kanály můžete definovat ručně nebo automaticky importem souboru. Umístění je definováno vrcholem, referenčním bodem nebo 3 kartézskými souřadnicemi. Referenční data můžete srovnat s uzlovými výsledky ze statické, nelineární a teplotní studie a studie pádové zkoušky.
Software generuje tabulku srovnávající výsledky z příslušných vybraných studií s referenčními kanály.
| Typ studie |
Vyberte typ studie, se kterou chcete srovnat výsledky studie. Máte následující možnosti:
- Statické
- Nelineární
- Teplotní
- Pádová zkouška
Výsledek vybraného typu studie by měl obsahovat výsledky asociované s referenčními daty.
|
| Data referenčního kanálu |
Určuje data, která se použijí jako reference.
|
Zkušební data.
|
Tuto volbu vyberte, pokud jste referenční data získali při měření v terénu.
|
|
Výsledky studie.
|
Tuto volbu vyberte, jestliže chcete použít studii jako zdroj nebo referenční data, a pak vyberte studii z rozevírací nabídky.
|
|
| Tabulka Kanál |
Obsahuje informace o datech referenčního kanálu.
|
Přidat.
|
Zobrazí dialogové okno Přidat kanál, kde můžete definovat nové kanály nebo upravit vybraný kanál.
|
|
Upravit.
|
Zobrazí dialogové okno Upravit kanál, kde můžete upravit vybraný kanál.
|
|
Odstranit.
|
Odstraní vybrané kanály.
|
|
Import.
|
Umožňuje importovat textový soubor (*.txt) nebo soubor Excel (*.csv) s daty kanálu. Nastavení souboru je následující:
- První řádek obsahuje libovolné informace záhlaví.
- Každý další řádek představuje kanál se sloupci obsahujícími informace následujícím způsobem:
- Sloupec 1: Název kanálu
- Sloupec 2: Součást
- Sloupec 3: Referenční hodnota
- Sloupec 4: Jednotky měřené hodnoty
- Sloupec 5: Čas (použitý pro studii pádové zkoušky a přechodovou teplotní studii, síla a posunutí řídí nelineární studii )
- Sloupce 6, 7, 8: Souřadnice X, Y a Z umístění měření
- Sloupec 9: Jednotky souřadnic X, Y a Z
|
|
| Porovnat s výsledky studie |
Studie se porovnají se zkušebními daty.
|
Porovnat.
|
Extrahuje data simulace a zobrazí výsledky porovnání v tabulce.
|
|

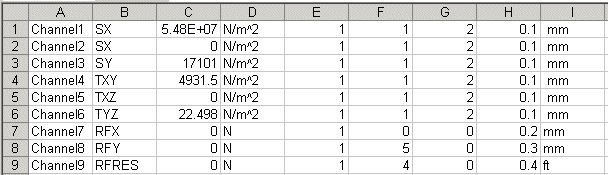

Příklad tabulky Kanál: Soubor Excel (*.csv)
Příklad tabulky Kanál: Prostý textový soubor (.txt)
