Grafická plocha

Na grafické ploše je zobrazeno:
  • Popisy určitých zatížení a mezních podmínek, stejně jako nastavení sítě.
  • Obrázky představující napětí, namáhání, deformaci, rezonanční frekvenci, atd. Chcete-li zobrazit více výsledků najednou, můžete grafickou plochu rozdělit.
  • Značky představující zatížení, uchycení, spojky, nastavení sítě.

Popisy

Popisy jsou textová pole zobrazená v grafické ploše při použití určitých nástrojů. Popisy můžete přetáhnout do požadovaného umístění. Chcete-li nastavit vliv zatížení a mezních podmínek, můžete hodnoty zobrazené v popisech upravit.

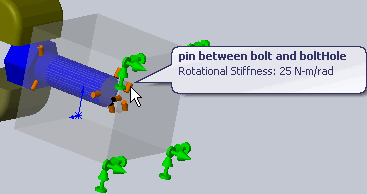

Následující obrázek ukazuje popis. Chcete-li změnit sílu, upravte hodnotu 250.

Značky

Když přidáte zatížení, uchycení nebo jiné nastavení, software přidá do modelu odpovídající značku. Chcete-li si zobrazit PropertyManager k jejich ovládání, poklepejte na tyto značky. Na následujícím obrázku je zvýrazněna značka pružné podpory. Obrázek také ukazuje značky síly a šroubové spojky.

Chcete-li skrýt nebo zobrazit značky na grafické ploše, klepněte pravým tlačítkem na danou položku ve stromu studie simulace. Chcete-li skrýt všechna zatížení, uchycení nebo spojky, klepněte pravým tlačítkem na položku Externí zatížení , Uchycení nebo Spoje a vyberte příkaz Skrýt vše.

Chcete-li najednou skrýt nebo zobrazit značky simulace, proveďte jednu z následujících operací:

  • Klepněte na Skrýt/zobrazit položky (panel nástrojů Průhledné zobrazení) a vyberte nebo zrušte výběr Zobrazit značky simulace tool_heads-up-view_sim_symbols.gif.
  • Klepněte na Zobrazit > Značky simulace .

Když přesunete ukazatel přes značky simulace, zobrazí software detaily o prvku.
