Odsazení pro skořepiny

Polohu sítě skořepiny můžete nastavit k horní, střední nebo dolní ploše skořepiny. Chcete-li umístit síť na referenční povrch, můžete zadat hodnotu odsazení. Síť je vždy automaticky zarovnaná se střední plochou skořepiny.

PropertyManager Určení skořepiny obsahuje tyto možnosti:

Prostřední plocha

Umístí síť na prostřední plochu skořepiny

Horní plocha

Umístí síť na horní plochu skořepiny

Dolní plocha

Umístí síť na dolní plochu skořepiny

Zadat poměr

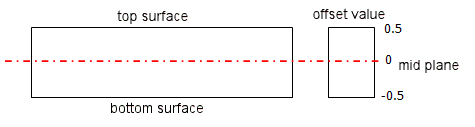

Umístí síť na referenční povrch, definovaný hodnotou odsazení, která je zlomkem celkové tloušťky skořepiny. Obrázek znázorňuje význam negativních a pozitivních hodnot odsazení.

Chcete-li například vymodelovat přilehlé skořepiny s různými tloušťkami tak, aby byly jejich dolní plochy zarovnané, můžete vytvořit dvě definice skořepiny a pro odsazení použít možnost Dolní plocha.

Odsazení pro skořepiny není k dispozici pro analýzy velkého posunutí.

Po vytvoření sítě si všimněte orientace horní a dolní plochy skořepiny a zobrazte tloušťku skořepiny pro lepší vizualizaci. Dolní plochy skořepiny mají oranžovou barvu. Pro vyrovnání skořepin podle požadované orientace může být nutné obrátit prvky skořepiny.

Použije všechna zatížení a mezní podmínky na vybrané povrchy, kde je vytvořena skořepinová síť. Definice zatížení nemůžete odsadit.
