Použití plochy modelu

Rovinnou plochu modelu můžete použít jako referenci při použití uchycení. Můžete předepsat posuny ve směrech Dir 1 a Dir 2 dané plochy a také posun kolmo k ploše. U skořepinové sítě můžete předepsat rotace vzhledem k těmto směrům.

Následující tabulka shrnuje atributy tohoto typu uchycení:

Atribut Hodnota
Dostupné stupně volnosti pro objemy 3 posunutí
Dostupné stupně volnosti pro skořepiny a nosníky 3 posunutí a 3 rotace
Dostupné stupně volnosti pro pruty 3 posunutí
3D značka
přesunutí rotace
Volitelné entity Vrcholy, hrany, plochy a spoje nosníků
Posunutí

Podél prvního směru plochy

Podél druhého směru plochy

Kolmo k ploše
Rotace (pouze pro skořepiny a nosníky)

Kolem prvního směru plochy

Kolem druhého směru plochy

Kolem normály k ploše

Příklad

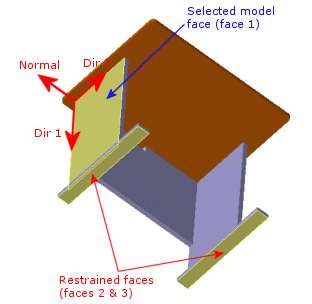

Spodní plochy noh stolu se mohou posouvat v své rovině (podlaha). Plochu modelu 1 můžete použít jako referenci a nastavit pohyb ploch 2 a 3 podél směru plochy 1 (Dir 1) na nulu. Další dva směry (Dir 2 a Normal) byste měli ponechat neurčené.
Jednodušším způsobem je použít typ Na rovinné ploše a nastavit kolmý posun na nulu.
