Použití referenční roviny

Rovinu můžete použít jako referenci při použití uchycení. Můžete předepsat posuny ve směrech Dir 1 a 2 roviny a také posun kolmo k rovině. U skořepinové sítě můžete předepsat rotace vzhledem k těmto směrům.

Následující tabulka shrnuje atributy tohoto typu uchycení:

Atribut Hodnota
Dostupné stupně volnosti pro objemy 3 posunutí
Dostupné stupně volnosti pro skořepiny a nosníky 3 posunutí a 3 rotace
Dostupné stupně volnosti pro pruty 3 posunutí
3D značka
přesunutí rotace
Volitelné entity Vrcholy, hrany, plochy a spoje nosníků
Posunutí

Podél směru roviny č.1

Podél směru roviny č.2

Kolmo k rovině
Rotace (pouze pro skořepiny a nosníky)

Kolem směru roviny č.1

Kolem směru roviny č.2

Kolem normály k rovině

Příklad

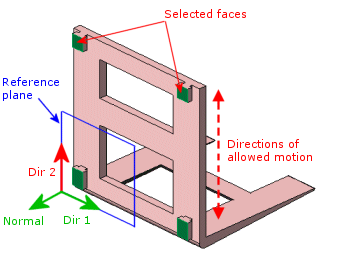

Pomocí referenční roviny (zobrazená modře) vidlice můžete uchytit vybrané plochy (zobrazené tmavě zeleně) podél směru Dir 1 a kolmého směru (zobrazené světle zeleně). Takto ponecháte vybraným plochám volný pohyb podél směru Dir 2 (zobrazený červeně).
