Vlastnosti dokumentu - Tabulky děr

Můžete určit nastavení výkresů na úrovni dokumentu pro tabulky děr. Funkce je k dispozici pouze pro výkresy.

Chcete-li tuto stránku otevřít:

Ve výkresu klepněte na Možnosti (standardní panel nástrojů), vyberte záložku Vlastnosti dokumentu a potom vyberte Tabulky > Díry.

Norma skicování

Norma skicování Nastavení zděděná z vybrané stránky Norma koncipování.

Ohraničení

Ohraničení rámečku Nastaví typ ohraničení a tloušťku.
Ohraničení mřížky

Text

Písmo Klepnutím upravíte písmo.

Přesnost umístění

Přesnost jednotky Zvolte pro hodnotu umístění díry počet číslic za desetinnou čárkou.

Značení děr

Zvolte písmena nebo číslice pro pořadí značek tabulek děr.

A, B, C Před číslem pořadí značky díry se zobrazí písmeno.
1, 2, 3 Číslo definuje pořadí značky díry.

Hladina

Hladina
Vyberte hladinu.
Nejprve musíte vytvořit hladiny výkresu, poté je můžete zvolit pro vlastnosti dokumentu.
Aby se tato nastavení hladin projevila, musíte v dokumentu pohledu výkresu vybrat možnost Podle normyv nastavení Hladina (panel nástrojů Hladina).

Značka počátku

Značka počátku Vyberte si normu, která řídí původní zobrazení nebo možnost Dle normy pro použití všeobecné normy výkresu.

ANSI, BSI:

ISO, GB:

DIN, JIS, GOST:

Úhel/odsazení od středu díry


Úhel

 Úhel značky od svislé čáry vedoucí středem díry


Offset

 Vzdálenost od značky k profilu díry

Duální kótování

Zobrazení dvojích měr Zvolte zobrazení kót v duálních jednotkách.
Zobrazit jednotky pro duální zobrazení Zvolte zobrazení jednotek pro druhou sadu kót.
Pozice hodnoty kóty Horní
Dolní
Pravý
Levý

Možnosti

Počáteční nuly
Základní Počáteční nuly se objeví podle celkové normy skicování.
Zobrazit Nuly před desetinnými čárkami jsou zobrazeny.
Odebrat Počáteční nuly nejsou zobrazeny.
Přebytečné nuly
Inteligentní Přebytečné nuly jsou přizpůsobeny celým metrickým jednotkám podle norem ANSI a ISO.
Základní Přebytečné nuly se objeví podle normy ASME Y14.5M-1994.
Zobrazit Přebytečné nuly se objeví podle počtu desetinných míst, která jste určili pod Jednotky.
Odebrat Přebytečné nuly nejsou zobrazeny.

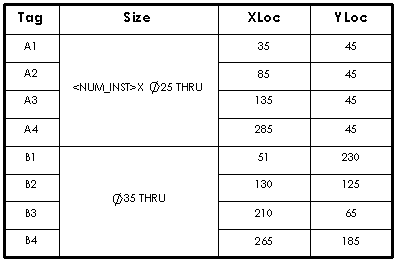

Sloučit stejné značky Zkombinujte položky se stejnými značkami v jedné řadě.
Sloučit stejné velikosti Zkombinujte díry o stejné velikosti v různých řadách.
Zobrazit písmeno a číslo velikosti díry podle normy ANSI v palcích Slouží k zobrazení písmen a čísel velikosti díry podle normy ANSI v palcích. Díry vytvořené nástrojem Průvodce dírami zobrazuje stejné velikosti jako v rámci položky Specifikace díry.

Použití typu díry

Nepoužití typu díry
Zobrazit středy děr Zvolte pro zobrazení středů děr.
Automatická aktualizace tabulky děr Zvolte pro aktualizaci tabulky děr, když jste přidali nebo smazali součásti v přidružené sestavě.
Použít znovu odstraněné značky Tuto možnost vyberte, pokud chcete používat odstraněné značky.

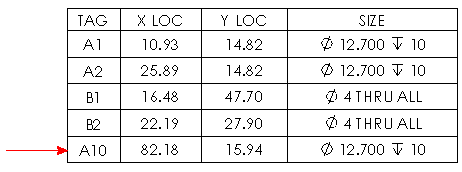

Přidat nový řádek na konec tabulky Tuto možnost vyberte, chcete-li vložit nový řádek na konec tabulky.
