Vlastnosti dokumentu – kusovník

Můžete určit nastavení výkresů na úrovni dokumentu pro kusovník. K dispozici pro všechny typy dokumentů.

Chcete-li tuto stránku otevřít:

V otevřeném výkresu nebo kusovníku sestavy klepněte na Možnosti (standardní panel nástrojů), vyberte záložku Vlastnosti dokumentu a potom vyberte Tabulky > Kusovník .

Norma skicování

Norma skicování Nastavení zděděná z vybrané stránky Norma koncipování.

Ohraničení

Ohraničení rámečku Nastaví typ ohraničení a tloušťku.
Ohraničení mřížky

Text

Písmo

Klepnutím upravíte písmo.

Zobrazení nulového množství

Dash I Zvolte možnost zobrazení pro sloupec Množství, když jedna součást sestavy chybí v konfiguraci.
Nula
Vynechat místo

Chybějící součást

Ponechat řádek pro chybějící součást Zvolte pro uvedení součástí sestavy, které chybí v konfiguraci.

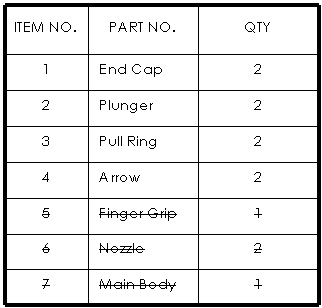

Zvolte Zobrazit s přeškrtnutým textem pro vyškrtnutí chybějící součásti ze seznamu.

Hladina

Hladina
Vyberte hladinu.
Nejprve musíte vytvořit hladiny výkresu, poté je můžete zvolit pro vlastnosti dokumentu.
Aby se tato nastavení hladin projevila, musíte v dokumentu pohledu výkresu vybrat možnost Podle normyv nastavení Hladina (panel nástrojů Hladina).

Možnosti

Počáteční nuly
Základní Počáteční nuly se objeví podle celkové normy skicování.
Zobrazit Nuly před desetinnými čárkami jsou zobrazeny.
Odebrat Počáteční nuly nejsou zobrazeny.
Přebytečné nuly
Inteligentní Přebytečné nuly jsou přizpůsobeny celým metrickým jednotkám podle norem ANSI a ISO.
Základní Přebytečné nuly se objeví podle normy ASME Y14.5M-1994.
Zobrazit Přebytečné nuly se objeví podle počtu desetinných míst, která jste určili pod Jednotky.
Odebrat Přebytečné nuly nejsou zobrazeny.
Nepřidávat "Množ." za název konfigurace Zvolte pro odstranění slova QTY ze sloupce konfigurace.
Tuto možnost musíte vybrat před vložením kusovníku. Pokud ji vyberete a kusovník již existuje, nemá žádný vliv.
Nekopírovat sloupec Množ. ze šablony Zvolte pro použití názvu konfigurace, za níž je připojen řetězec /QTY pro záhlaví sloupce s množstvím.
Omezit kusovníky jen s nejvyšší úrovní na jednu konfiguraci Nastavte omezení kusovníků Jen nejvyšší úroveň na jednu konfiguraci. Když změníte konfiguraci v kusovníku, jmenovka sloupce množství se nezmění.
Automatická aktualizace kusovníku Zvolte pro aktualizaci kusovníku, když jste přidali nebo smazali součásti v přidružené sestavě.
