Záložka Vizualizace sestavy

Postup otevření záložky:

Klepněte na možnost Vizualizace sestavy (panel nástrojů Nástroje nebo záložka Ohodnotit v nástroji CommandManager) nebo na Nástroje > Vizualizace sestavy.

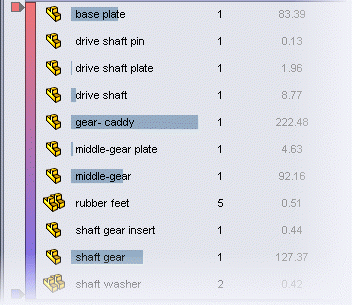

Záložka Vizualizace sestavy ve stromu FeatureManager obsahuje seznam všech součástí sestavy, seřazené původně podle názvu. Na seznamu jsou tři sloupce:

• Název souboru
• Množství
• Vlastnost (ve výchozím stavu Hmotnost)

Tlačítka

/	Bez stromové struktury/Stromová struktura	Přepínat mezi: Stromová struktura, kde jsou odsazené podsestavy. Bez stromové struktury, kde se struktury podsestavy ignorují (podobně jako v kusovníku Jen díly)
/	Zobrazit/skrýt panely hodnot	K dispozici jen pro numerické vlastnosti. Zapne nebo vypne panely hodnot. Když jsou pruhy hodnot zapnuté, součást s nejvyšší hodnotou zobrazí nejdelší pruh. Délku panelů lze vypočítat relativně buď k součásti s nejvyšší hodnotou nebo k celé sestavě.
/	Seskupený/neseskupený pohled	Přepínat mezi: Seskupený pohled Seskupí více instancí součásti do jednořádkové položky v seznamu. Seskupený pohled je užitečný při výčtu hodnot vlastností, které jsou identické u každé instance součásti. Neseskupený pohled Uvede každou instanci součásti zvlášť. Neseskupený pohled je užitečný při výčtu hodnot vlastností specifických pro některou instanci, například S úplnými vazbami, které se mohou u jednotlivých instancí součásti lišit. Pokud má vlastnost specifická pro některou instanci pro různé instance odlišné hodnoty a zobrazuje se v možnosti Seskupený pohled, její hodnota je uvedena jako ***.

Pomůcka na řazení

Pomůcka na řazení označuje sloupce, podle kterých je seznam seřazen.

Klepnutím na záhlaví sloupce obraťte pořadí řazení.

Pokud má pomůcku na řazení jen jeden sloupec, klepnutím na jiné záhlaví sloupce lze seřadit součásti podle jeho vlastnosti.

Pokud má pomůcku na řazení více sloupců, můžete přidat a odstranit parametry z hierarchie řazení klepnutím pravého tlačítka na záhlaví sloupce a klepnutím na Přidat do hierarchie řazení, nebo Odebrat z hierarchie řazení. Další detaily najdete na odkaze Seřazení seznamu s více vlastnostmi.

Ikony součásti

Ikony v seznamu informují o následujícím:

Díl	Podsestava	Popis
		Součást s jedinou instancí.
		Součást s několika instancemi, které jsou všechny zobrazeny.
		Součást s jedinou instancí, která je skryta.
		Součást s několika instancemi, které jsou všechny skryty.
		Součást s několika instancemi, přičemž některé z nich jsou zobrazeny a některé z nich jsou skryty.

Zapnout/vypnout barvu

Zapíná a vypíná barevné spektrum při klepnutí na svislý pruh spektra.

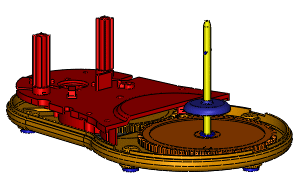

Když je spektrum zapnuté, barvy součástí v grafickém ploše odpovídají barvám ve spektru a označují relativní hodnotu vlastnosti každé součásti.

Přidat posuvník

Když klepnete do prázdného oblasti vlevo od svislého pruhu, přidá se do spektra posuvník barvy.

Posouváním posuvníků barvy můžete měnit distribuci barvy ve spektru. Klepnutím pravým tlačítkem na barevný posuvník můžete změnit jeho barvu nebo ho odstranit. Chcete-li se vrátit na původní dva posuvníky, klepněte pravým tlačítkem na jakýkoliv posuvník a vyberte Obnovit vše.

Roleta

Skryje nebo zobrazí položky na seznamu a na grafické ploše, když přetáhněte roletu nahoru nebo dolů.

Roletu lze přetáhnout dolů z horní části seznamu:

Roletu lze přetáhnout nahoru z dolní části seznamu:

Chcete-li vrátit roletu do původní polohy, klepněte pravým tlačítkem a vyberte Srolovat nahoru nebo Srolovat na konec.

Filtr

Vyfiltruje seznam podle textu a podle stavu součásti zobrazit/skrýt.

Do pole filtru zadejte text, aby se zobrazily jen ty součásti, jejichž název obsahuje tento text. Všechny ostatní součásti zmizí ze seznamu a z grafické plochy. Klepnutím na v poli filtru se filtr odstraní.

Aby byly součásti, které se nachází ve skrytém stavu, (, , atd.) vymazány ze seznamu, klepněte na šipku dolů a vyberte Vyfiltrovat skryté součásti.
