Vizualizace sestavy

Vizualizace sestavy umožňuje různým způsobem zobrazit a roztřídit součásti sestavy v seznamu a v grafické ploše.

Seznam lze třídit současně podle jedné vlastnosti, nebo můžete vytvořit komplexnější třídění podle několik různých vlastností. Základní vypočítaná číselná data jako hmotnost, hustota a objem součásti jsou dostupné z nástroje. Navíc můžete vytvořit vlastní kriteria, která závisejí na několika číselných hodnotách. Pokud definujete v souborech součásti nevypočítané vlastnosti jako Dodavatel nebo Stav, můžete použít tyto vlastnosti pro úpravu a třídění. Jsou také k dispozici vlastnosti ze SolidWorks Sustainability. (Viz Přehled SolidWorks Sustainability.)

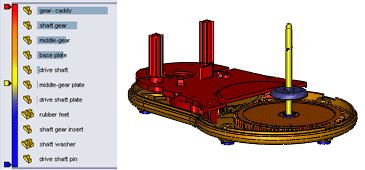

V grafické ploše používá software barvy na součásti založené na hodnotě vlastnosti, kterou provádíte třídění. Barvy vám pomáhají představit si relativní hodnotu vlastnosti každé součásti.

Materiály součásti a jiné nečíselné vlastnosti lze upravit přímo v seznamu.

Můžete uložit informace ze seznamu ve zvláštním souboru jako je tabulka aplikace Microsoft®Excel® nebo textový soubor.

Obsah

  • Aktivace vizualizace sestavy

  • Manipulace se seznamem vzhledů

    Můžete změnit způsob, jak se položky objevují v seznamu vizualizace sestavy.

  • Seřazení seznamu

    Seznam Vizualizace sestavy lze třídit vždy podle jedné vlastnosti nebo můžete vytvořit komplexnější třídění podle několika různých vlastností.

  • Upravovaní hodnot vlastnosti

    Můžete upravit hodnoty pro materiál součásti a jiné nevypočítané vlastnosti přímo v seznamu Vizualizace sestavy.

  • Zabarvení modelu

    V části Vizualizace sestavy můžete v modelu použít barvy, které vám pomohou vizualizovat a porovnat hodnoty vlastností třídění u jednotlivých součástí.

  • Import a export nastavení vizualizace sestavy

    Můžete importovat a exportovat nastavení vizualizace sestavy a přenést tak nestavení z jedné sestavy do jiné.

  • Záložka Vizualizace sestavy

    Na záložce Vizualizace sestavy je možné klasifikovat součásti na základě hodnot jejich uživatelských vlastností a aktivovat spektrum barev, které odráží relativní hodnoty vlastností pro každou součást.

  • Dialog Vlastní sloupec

    Součásti lze seřadit podle uživatelských vlastností a vlastností určitých pro konfiguraci definovaných v souborech součásti. Můžete vytvořit rovnice zahrnující tyto vlastnosti a jejich výsledky použít k seřazení součástí.
