Používá-li model konfigurační tabulku k vytváření více konfigurací, můžete si zobrazit tuto tabulku ve výkresu daného modelu. Tímto způsobem lze ve výkresu znázornit všechny konfigurace.
Kóty si můžete namísto plných názvů kót a jejich hodnot pojmenovat písmeny nebo krátkými popisnými názvy. Příklad – místo D1@VysunutýZáklad můžete použít pojmenování A nebo tloušťka podle záhlaví sloupce v tabulce a tuto jmenovku zobrazit v pohledu výkresu namísto hodnoty kóty.

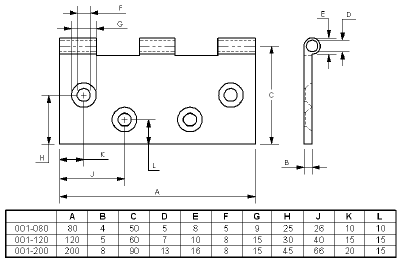

Následující příklad ilustruje, jak mohou vypadat konfigurační tabulka a jí ovládané kóty ve výkresu.
