Při použití v konfigurační tabulce musí názvy kót, prvků, součástí a konfigurací odpovídat názvům v modelu. Aby byla zajištěna přesná shoda, můžete název vybrané položky zkopírovat a vložit z dialogového okna Vlastnosti.
Když používáte v programu SolidWorks konfigurační tabulky, je nutné tyto tabulky správně naformátovat.
Postup kopírování a vkládání názvu kóty, prvku, součásti nebo konfigurace:
- Proveďte jeden z následujících úkonů:
- Klepněte na kótu.
- Pravým tlačítkem klepněte na prvek a vyberte Vlastnosti prvku.
- Pravým tlačítkem klepněte na součást a vyberte Vlastnosti součásti.
- V dialogovém okně, nebo ve správci PropertyManager zkopírujte (Ctrl+C) název položky (u součástí zkopírujete Celý název).
- Vložte (Ctrl+V) název do příslušné buňky záhlaví sloupce.
|
Specifikace parametrů:
|
- Některé specifikace parametrů, které se vyskytují v buňkách záhlaví sloupců obsahují klíčové slovo, jako např. $KONFIGURACE nebo $KOMENTÁŘ. Klíčová slova parametrů nerozlišují velká a malá písmena.
- Některé parametry (stav potlačení nebo odkazovaná konfigurace součásti) obsahují i název součásti a číslo instance. Tyto parametry používají následující syntaxi:
$KLÍČOVÉ_SLOVO@součást<instance>
kde součást znamená název součásti a instance je počet výskytu (celé číslo), v lomených závorkách.
Příklad: sloupec označený jako $KONFIGURACE@ozubené_kolo<2> řídí odkazovanou konfiguraci druhé instance součásti s názvem ozubené_kolo.
Hodnoty, které nejsou názvy položek (Ano,Potlačit apod.) nerozlišují velká a malá písmena. Syntaxe a platné hodnoty pro jednotlivé typy parametrů jsou popsány v jiných kapitolách.
|
|
Opakované instance:
|
V jednom záhlaví sloupce si můžete určit opakované instance součásti. Pro číslování instancí použijte následující syntaxi:
- <*> všechny instance
- <1-4> rozsah instancí
- <1,3,6> instance, které nenásledují po sobě, oddělené čárkami
- <1,3-6,8> kombinace, odděleno čárkami
|

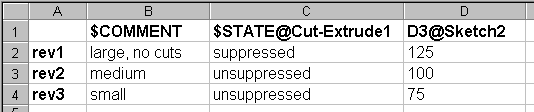

Toto je příklad konfigurační tabulky, která vytváří tři konfigurace, pro každou z nich používá komentář, potlačuje prvek a řídí kótu.
Do středu konfigurační tabulky nevkládejte řádky ani sloupce s prázdným záhlavím. Když SolidWorks narazí na řádek nebo sloupec s prázdným záhlavím, přestane vyhodnocovat data. Údaje, které se objeví v řádku nebo sloupci s prázdným záhlavím nebo za ním, budou ignorovány.
