Analýza odchylek

Analýza odchylek je diagnostický nástroj, který počítá úhel svíraný plochami. Lze vybrat jednu hranu nebo sérii hran. Vybírat lze hrany mezi plochami na povrchu nebo libovolné hrany na objemovém těle.

Analýza je založená na počtu zkušebních bodů vybraných uživatelem podél hran. Operace, které selhaly nebo u kterých selhání hrozí, lze prověřit v následujících situací:
Formy Ve spojení s nástrojem Analýza úkosů vyšetří problémy s obráběním formy podél dělící přímky konkrétní formy.

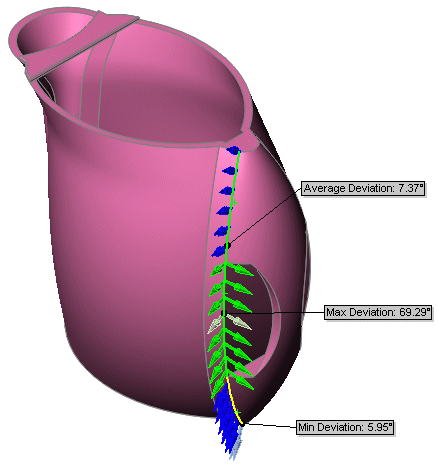

Analýza odchylek podél hran lisovaných dílů
Zaoblení Označí možné problémy se selháním operace zaoblení podél tečných ploch.

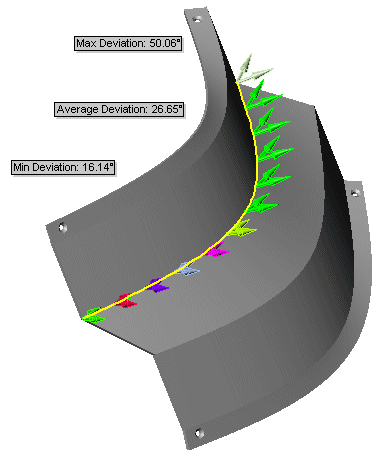

Zaoblení tažením hranami po křivce
Požadavky tečnosti Provede kontrolu podél hran výplní, tažení a povrchových vyplnění a ověří, zda byly splněny požadavky tečnosti.
Maximální odchylka Označí problémové oblasti s maximální odchylkou podél hran tažení, záplaty.
Analýza odchylek podél hrany spojení profilů pomocí trojrozměrných skic
Po použití nástroje Analýza odchylek lze řízením odpovídajících entit v rámci modelu upravit nalezené výsledky. Například při analyzování hrany podél vyplněného povrchu se výsledky analýzy odchylek mohou lišit v závislosti na následujících faktorech:
Kontrola křivosti Vyberte položku Dotyk nebo Tečný. S možností Tečný je většinou nalezeno méně odchylek mezi přilehlými plochami.
Optimalizovat povrch Použijte standardní záplatu, nebo v případě dvou, tří a čtyřstranných hran použijte prostřednictvím možnosti Optimalizovat povrch účinnější zjednodušenou záplatu.
