PropertyManager Analýza odchylek

Nástroj Analýza odchylek je diagnostický nástroj, který počítá úhel svíraný plochami.

Postup pro provedení analýzy odchylek:

  1. Otevřete model, u kterého chcete vyšetřit hrany.

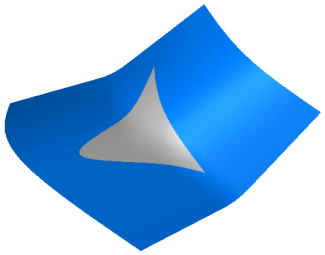

    Ukázkový model používající vyplnění povrchu

  2. Klepněte na položku Analýza odchylek na panelu nástrojů, nebo vyberte nabídku Nástroje > Analýza odchylek.

    Zobrazí se okno PropertyManager Analýza odchylek.

  3. Pod možností Parametry analýzyselect_edges.png vyberte v grafické ploše hrany, které chcete vyšetřit.
  4. Pomocí posuvníku vyberte Počet zkušebních bodů, které mají být do analýzy zahrnuty.

    Počet bodů odpovídá velikosti plochy klientského okna. Vyberete-li více než jednu hranu, budou zkušební body proporcionálně rozmístěny podél vybraných hran v závislosti na délce hrany.

  5. Klepněte na Spočítat.

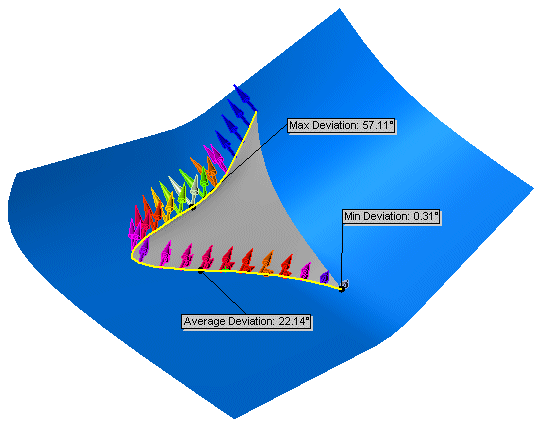

    Barevné šipky ukazují velikost odchylky. Výsledky se podle následujících kritérií zobrazí mezi přilehlými plochami:

    Maximální odchylka Maximální odchylka podél vybrané hrany.
    Minimální odchylka Minimální odchylka podél vybrané hrany.
    Průměrná odchylka Průměr mezi maximální a minimální hodnotou podél vybrané hrany.
    Barvy používané k zobrazení maximální odchylky a minimální odchylky je možné změnit. Chcete-li změnit barvy, klepnutím na položku Upravit barvu zobrazte paletu Barva vyberte barvu pro oba typy odchylky. Potom klepnutím na tlačítko Spočítat nové barvy použijte.
