Kóty v zrcadlených a odvozených dílech

Při vytvoření zrcadleného nebo odvozeného dílu můžete importovat skicu a kóty prvku původního dílu. Můžete zahrnout tyto odkazované kóty ve výkresech vytvořených ze zrcadleného nebo odvozeného dílu.

Pro import kót v případě, že zrcadlíte nebo odvozujete díl, vyberte Kóty modelu ve správci PropertyManager Vložit díl.

Původní díl zobrazující kótu skici

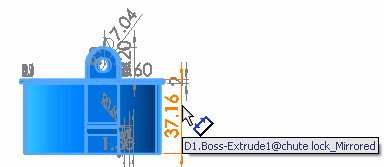

Zrcadlený díl zobrazující importované kóty

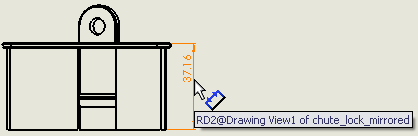

Výkresy založené na zrcadleném dílu
