Ces options définissent le type et les valeurs de tolérance à appliquer aux cotes nouvellement créées, y compris les cotes créées au moyen des outils Cote de mesure
et Schéma de cotation automatique
.
Ces options n'affectent pas les fonctions, cotes ou tolérances préexistantes.
Les options de cotes de mesure sont les suivantes:
| Diamètre (bossage, cylindre, perçage de type Chambrage, perçage de type Fraisage et perçage simple) |
 |
| Diamètre de chambrage (portion chambrée d'un perçage de type Chambrage) |
 |
| Diamètre fraisé |
 |
| Angle fraisé |
 |
| Longueur - rainure/encoche |
 |

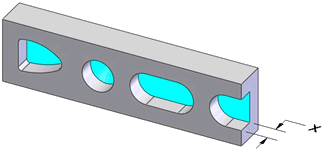

| Largeur - rainure/encoche/glissière |
 |
| Profondeur (chambrage, perçage de type Chambrage, fraisage, encoche, poche, perçage simple et rainure) |
 |
| Rayon du congé |
 |
| Chanfrein |
 |
| Cercle d'intersection |
 |
Options de Type de tolérance
| Symétrique |
La valeur est interprétée en tant que plus et moins.
|
| Bilatéral |
Les valeurs sont ajoutées ou soustraites de la taille nominale de la fonction.
|
| Bloc |
Nombre de décimales.
|
| Général |
|
Les options Bloc ou Général s'affichent, selon que vous ayez sélectionné Tolérance de bloc ou Tolérance générale comme Méthode DimXpert. Voir .
