Stil-Splines

Verwenden Sie das Werkzeug Stil-Spline Tool_Style_Spline, um Einfeld-Bezier-Kurven zu skizzieren. Mithilfe dieser Kurven, die in 2D- und 3D-Skizzen verfügbar sind, können Sie glatte und stabile Oberflächen erstellen.

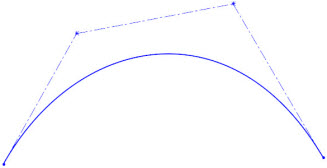

Der Stil-Spline umfasst nur eine Spannweite. Sie gestalten seine Krümmung durch Auswählen und Ziehen von Steuerungseckpunkten. Skizzenelemente verbinden die Steuereckpunkte, die das Steuerpolygon der Kurve bilden.

Steuerpolygon 2

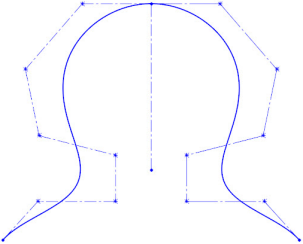

Mit Stil-Splines können Sie problemlos Grad und Kontinuität der Kurven steuern. Sie können Stil-Splines für tangentiale oder gleiche Krümmung ableiten. Sie können Zwangsbedingungen für die Punkte festlegen und die Seiten der Kurven bemaßen. Diese Kurven unterstützen auch Spiegelungen und Selbst-Symmetrie.

Symmetry_In_Style_Spline

Sie können auf das Werkzeug Stil-Spline über Stil-Spline Tool_Style_Spline (Sketch-Symbolleiste) oder über Extras > Skizzenelemente > Stil-Spline zugreifen.

Inhaltsverzeichnis

  • Skizzieren eines Stil-Splines

    Sie können Stil-Splines als Brückenkurve zwischen zwei vorhandenen Elementen skizzieren.

  • Einfügen eines Steuerungseckpunkts

    Der Befehl Steuerungseckpunkt einfügen fügt Stil-Splines einen oder mehrere Steuerungseckpunkte hinzu. Jeder hinzugefügte Steuerungseckpunkt erhöht den Grad der Kurve.

  • Anwenden von Zwangsbeziehungen auf einen Stil-Spline

    Durch das Bemaßen von Liniensegmenten im Steuerpolygon können Sie Zwangsbedingungen auf einen Stil-Spline anwenden.

  • Verwenden von „Lokales Bearbeiten“

    Die Option Lokal bearbeiten ermöglicht es Ihnen, die Form eines Stil-Splines zu ziehen und zu bearbeiten, ohne dass angrenzende Stil-Splines beeinflusst werden. Diese Einstellung ist hilfreich, wenn Sie mit mehreren Stil-Splines arbeiten, die verbunden aber nicht vollständig durch Zwangsbedingungen definiert sind.
