Anwenden von Zwangsbeziehungen auf einen Stil-Spline

Durch das Bemaßen von Liniensegmenten im Steuerpolygon können Sie Zwangsbedingungen auf einen Stil-Spline anwenden.

So wenden Sie Zwangsbedingungen auf Liniensegmente in einem Steuerpolygon an:

  1. Klicken Sie in einer offenen Skizze auf Intelligente Bemaßung (Bemaßungen/Beziehungen-Symbolleisten), oder wählen Sie Extras > Bemaßungen > Intelligent aus.
  2. Klicken Sie auf ein Liniensegment im Steuerpolygon.

    Constrain_Style_Spline1

  3. Bewegen Sie den Zeiger, um die Vorschau der Bemaßung anzuzeigen.
  4. Legen Sie den Wert im Dialogfeld Modifizieren fest, und klicken Sie auf ok.png.

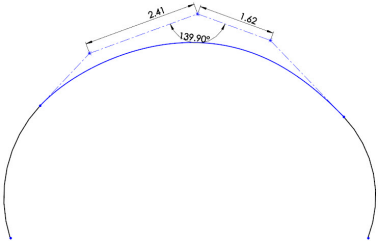

Sie können noch weitere Bemaßungen platzieren, wie z. B. Winkelbemaßungen.

Constrain_Style_Spline_2
