PropertyManager Spline

Per aprire il PropertyManager di Spline, eseguire una delle operazioni seguenti:

• Creare una nuova spline. Il PropertyManager viene visualizzato quando si fa doppio clic per completare la spline.
• Selezionare una spline esistente.

Relazioni esistenti

	Relazioni	Visualizza le relazioni dedotte automaticamente durante la creazione di uno schizzo oppure create manualmente mediante Aggiungi relazioni. Quando si seleziona una relazione dall'elenco, nell'area grafica viene evidenziata una didascalia.
	Informazioni	Visualizza lo stato dell'entità di schizzo selezionata (Totalmente definita, Sotto definita, ecc.).

Aggiungi relazioni

È possibile aggiungere relazioni tra i punti di spline, tra i controlli della spline e tra i controlli e le entità di schizzo esterne. Le selezioni verranno visualizzate quando nello schizzo è presente la geometria appropriata.

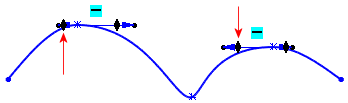

Direzione radiale di tangenza è vincolata:

Opzioni

	Per costruzione	Converte l'entità in geometria da costruzione.
	Mostra curvatura	Mostra il PropertyManager Scala della curvatura e aggiunge i pettini di curvatura alla spline.
	Mantieni continuità interna	Mantiene la curvatura interna della spline. Quando l'opzione Mantieni continuità interna è deselezionata, la scala della curvatura diminuirà improvvisamente. Quando l'opzione Mantieni continuità interna è selezionata, la scala della curvatura diminuirà gradualmente.
Le seguenti opzioni sono disponibili solo con le spline che comprendono le maniglie della curvatura ad ogni estremità. La scelta di default è Standard.
	Grado rialzato	Rialza o abbassa il grado della spline. I gradi possono inoltre essere regolati trascinando le maniglie.
	Standard	Visualizza quando si crea la spline per la prima volta o se Grado rialzato è deselezionato. Standard Grado rialzato

Parametri

Si può specificare una combinazione appropriata dei seguenti parametri per definire la spline se questa non è vincolata da relazioni.

	Numero del punto di spline	Evidenzia i punti di spline selezionati nell'area grafica.
	Coordinata X	Specifica la coordinata x del punto di spline.
	Coordinata Y	Specifica la coordinata y del punto di spline.
	Raggio di curvatura	Controlla il raggio di curvatura su qualsiasi punto di spline. Raggio di curvatura apparirà solo se si seleziona Aggiungi controllo di curvatura dalla barra degli strumenti della spline o dal menu rapido e aggiungere un puntatore di curvatura alla spline.
	Curvatura	Visualizza il grado di curvatura nel punto in cui viene aggiunto il controllo di curvatura. Apparirà Curvatura solo se si aggiunge un puntatore di curvatura alla spline.
	Spessore tangente 1	Controlla il vettore di tangenza a sinistra modificando la curvatura della spline nel punto della spline.
	Spessore tangente 2	Controlla il vettore di tangenza a destra modificando la curvatura della spline nel punto della spline.
	Direzione radiale tangente	Controlla la direzione della tangenza modificando l'angolo di inclinazione della spline relativo all'asse X, Y o Z.
	Direzione polare tangente	Controlla l'angolo di elevazione del vettore tangente rispetto ad un piano posizionato in un punto perpendicolare ad un punto di spline. È inoltre possibile quotare i controlli della spline.
	Tangente pilota	Attiva il controllo della spline usando lo Spessore tangente e la Direzione radiale tangente.
	Azzera questo controllo	Riporta il controllo della spline selezionato al suo stato iniziale.
	Azzera tutti i controlli	Riporta tutti i controlli della spline al loro stato iniziale.
	Rilassa la spline	quando si traccia una spline e si visualizza il poligono di controllo, è possibile trascinare qualsiasi nodo sul poligono di controllo per cambiarne la sagoma. Se il trascinamento genera una spline non uniforme, riselezionare la spline per visualizzare il PropertyManager e fare clic su Rilassa la spline in Parametri per parametrizzare nuovamente la sagoma (uniforme). Il comando Rilassa la spline diventerà disponibile nuovamente trascinando un nodo sul poligono di controllo.
	Proporzionale	Mantiene la forma della spline al trascinamento dei punti finali; l'intera spline viene ridimensionata proporzionalmente.
