È possibile utilizzare lo strumento Tacca di centratura per aggiungere delle tacche di centratura alle asole create con la Creazione guidata fori.
Si controlla il modo in cui le tacche di centratura vengono aggiunte per le asole della Creazione guidata fori come avviene per gli intagli creati dagli schizzi.
- Fare clic su Opzioni
(barra degli strumenti Standard) o su .
- Nella scheda Proprietà del documento, in Standard di disegno, fare clic su Linee di mezzeria/Tacche di centratura.
- Specificare le proprietà del documento di disegno per Tacche di centratura, Tacche di centratura cava e Livello tacca di centratura.
- Fare clic su Dettagli, quindi in Inserimento automatico in creazione vista selezionare Tacche di centratura - asole -parte e Tacche di centratura -asole -assieme.
- Fare clic su .
- Impostare Schema e l'Angolo/Offset dell'etichetta dal centro del profilo da utilizzare e fare clic su Mostra centri del foro.
- Fare clic su OK.
- Fare clic su Tacca di centratura
(barra degli strumenti Annotazioni) o su .

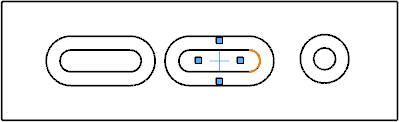

- Nel PropertyManager, selezionare il bordo dell'asola per cui si inserisce la tacca di centratura.
- In Inserimento automatico, selezionare Per tutte le asole e selezionare Opzioni e Tacche di centratura cava da utilizzare.
La posizione della tacca di centratura è determinata dai valori utilizzati per definire l'asola in Creazione guidata fori.
- Fare clic su
.
