スタイル スプラインの拘束

スタイル スプラインを拘束するには、制御ポリゴンに直線セグメントの寸法を配置します。

制御ポリゴンの直線セグメントを拘束するには:

  1. （寸法/拘束ツールバーの）スマート寸法（Smart Dimension）をクリック、またはツール（Tools） > 寸法配置（Dimensions） > スマート寸法（Smart）をクリックします。
  2. 制御ポリゴンの直線セグメントをクリックします。

    Constrain_Style_Spline1

  3. 寸法のプレビューを表示するためにポインタを動かします。
  4. 値を修正（Modify）ダイアログ ボックスで設定し、ok.png をクリックします。

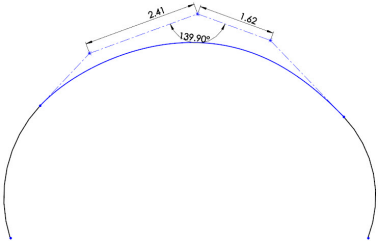

引き続き、その他の寸法（角度寸法など）も配置できます。

Constrain_Style_Spline_2
