Tworzenie rysunków z modelu

Rysunki można tworzyć z dokumentów części lub złożenia.

Aby generować rysunki z dokumentów części i złożeń, należy:

  1. W dokumencie części lub złożenia kliknąć Utwórz rysunek z części/złożenia na pasku narzędzi Standard i wybrać szablon w oknie dialogowym Format/rozmiar arkusza.

    Po prawej stronie okna zostaje otwarta Paleta widoków.

  2. Należy kliknąć , aby przypiąć Paletę widoków.
  3. Przeciągnąć widok z Palety widoków do arkusza rysunku.
  4. W menedżerze właściwości PropertyManager Widok rysunku lub Widok rzutowania, ustawić opcje takie jak orientacja, styl wyświetlania, skala, itd. a następnie kliknąć .
  5. Powtórzyć kroki 3 i 4, aby dodać widoki.

    W danym dokumencie rysunku możemy mieć dowolne widoki rysunku dla dowolnych modeli.

Model części

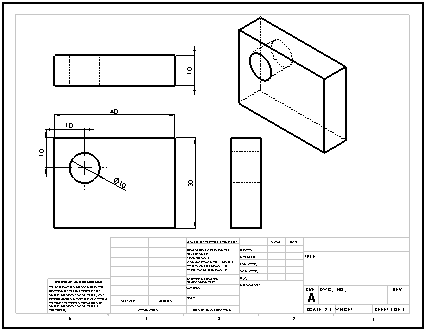

Rysunek z wstawionymi kilkoma widokami i wymiarami
