Tworzenie bloków

Blok można utworzyć z dowolnego pojedynczego elementu szkicu lub kombinacji wielu takich elementów.

Aby utworzyć bloki, należy:

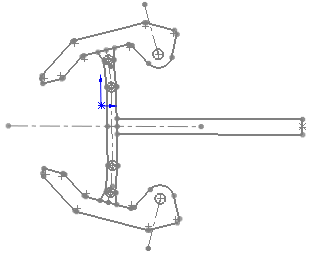

  1. Utworzyć szkic.


  2. Kliknąć Utwórz blok Tool_Make_Block_Block.gif (pasek narzędzi Bloki) lub Narzędzia > Blok > Utwórz .

    Narzędzia bloków są również dostępne jeżeli klikniemy prawym przyciskiem myszy Blok FM_block_sketch.gif w drzewie operacji FeatureManager.

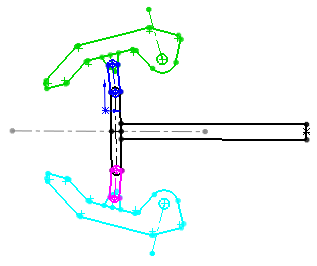

  3. Wybrać elementy szkicu, z których chcemy utworzyć blok jako Elementy bloku.


  4. Kliknąć PM_OK.gif.
  5. Powtórzyć kroki 2-4 dla każdego z pozostałych elementów szkicu.

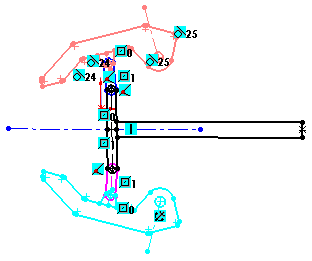

  6. W trybie edycji szkicu, należy dodać konieczne relacje.


  7. Zapisać część.

    Podczas tworzenia bloku mamy możliwość określenia Punktu wstawienia używanego podczas wstawiania bloku.
