Dodawanie i usuwanie elementów szkicu w blokach

Możliwe jest dodawanie i usuwanie elementów szkicu. Gdy usuniemy elementy szkicu z bloku, te elementy szkicu przechodzą z poziomu bloku do następnego poziomu. Dodanie bloku odwraca ten proces.

Polecenie Dodaj/Usuń blok jest użyteczne jeżeli mamy skomplikowany szkic, np. importowany plik, i chcemy użyć wybrane elementy szkicu jako bloki.

Aby dodać lub usunąć blok, należy:

  1. W trybie Edycja szkicu wybrać BlokFM_block_sketch.gif w drzewie operacji FeatureManager.
  2. Kliknąć Edytuj blokTool_Edit_Block_Block.gif (pasek narzędzi Bloki) lub Narzędzia > Bloki > Edycja.

    Obwód jest pojedynczym blokiem:

  3. Kliknąć Dodaj/Usuń elementyTool_Add-Remove_Block.gif (pasek narzędzi Bloki) lub Narzędzia > Bloki > Dodaj/Usuń elementy.
  4. W menedżerze właściwości PropertyManager Elementy bloku, wybrać te elementy, które chcemy dodać lub usunąć.

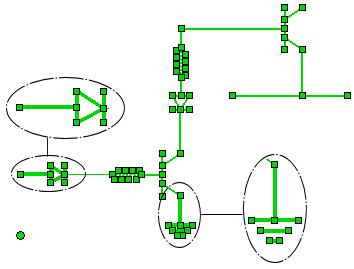

    Zaznaczone elementy szkicu zostaną usunięte z bloku:

  5. Kliknąć PM_OK.gif, kliknąć narożnik potwierdzenia bloku block_confirmation_corner.gif, a następnie zamknąć szkic.

    Wybrane elementy nadal stanowią część szkicu, lecz zostały przeniesione do poziomu szkicu.
